WIT-1 Sistem inteligent de pregătire a probelor complet automat

Sistemul inteligent complet automat de pregătire a probelor WIT-1 este dezvoltat special pentru detectarea feliilor în secțiune transversală în industrii precum semiconductori și PCB... Poate fi utilizat pentru detectarea și analiza precisă a poziționării găurilor PCB, cuprului, îmbinărilor de lipit și bilelor de staniu. Utilizează o cameră CCD de înaltă definiție pentru a determina poziția de șlefuire, permițându-i să finalizeze automat procese precum șlefuirea brută, șlefuirea fină, lustruirea fină și curățarea.

Caracteristici:

1) Lentila CCD de înaltă precizie pentru calibrarea probei oferă o precizie ridicată și un câmp vizual mare, realizând o precizie de șlefuire de ±10μm.

2) Mai multe linii de măcinare pot fi calibrate simultan pe o singură probă. După ce a terminat o măcinare, trece automat la următoarea fără a necesita recalibrare.

3) Reglează automat unghiul de șlefuire pentru a corecta mostrele care sunt înclinate în timpul montării.

4) Poate ține până la 3 mostre simultan pentru șlefuire și lustruire.

5) Presiunea și viteza aplicate probei sunt controlabile, prevenind fisurarea sau ruperea din cauza presiunii excesive.

6) Echipat cu marcare/codificare cu laser pentru trasabilitatea probei.

7) Stații de lucru duble cu schimbare automată a discului de șlefuit; poate găzdui până la 20 de discuri de șlefuit.

8) Capabil să fotografieze suprafața sol/lustruită.

9）Configurat cu 4 seturi de fluide de lustruire diferite, dintre care 2 au amestecare mecanică; toate cele 4 seturi dispun de alarme pentru nivelul lichidului.

10) Include o stație de curățare cu curățare cu ultrasunete, clătire cu apă și uscare cu aer.

11）Probele procesate sunt plasate cu fața în sus și aranjate ordonat în tava de recuperare pentru a evita zgârierea suprafeței pregătite.

Specificatii tehnice

WIT-1
Intrare	Sursa de alimentare	AC 220V/50 Hz Pământ, Putere totală: 7Kw, Putere nominală: 2Kw
	Aer comprimat	0.6~0.7MPa, OD furtun=Φ10mm
	Conexiune externă de apă	<0.3Mpa, OD țeavă=Φ10mm
	Cutie de montare pentru mostre	Dimensiune 39×47×12mm / 302712mm, Cantitate maximă 21
Ieșire	Drenaj	Țeavă de scurgere OD 32mm
Ieșire	Descarcare	Probele evacuate cu fața în sus și aranjate ordonat.
Siguranță	Oprire de urgență	Apăsați pentru a întrerupe circuitul de control și sursa de alimentare.
	Siguranță Door Lock	Releu de siguranță și încuietoare ușii de siguranță, nivel de protecție de siguranță PLD.
	Lumină de alarmă în trei culori	Da
Control	Control PLC	Ecran principal: 15 inchi / Ecran auxiliar: 7 inchi
Control	ecranul computerului	Afișaj dublu , 24 de inchi

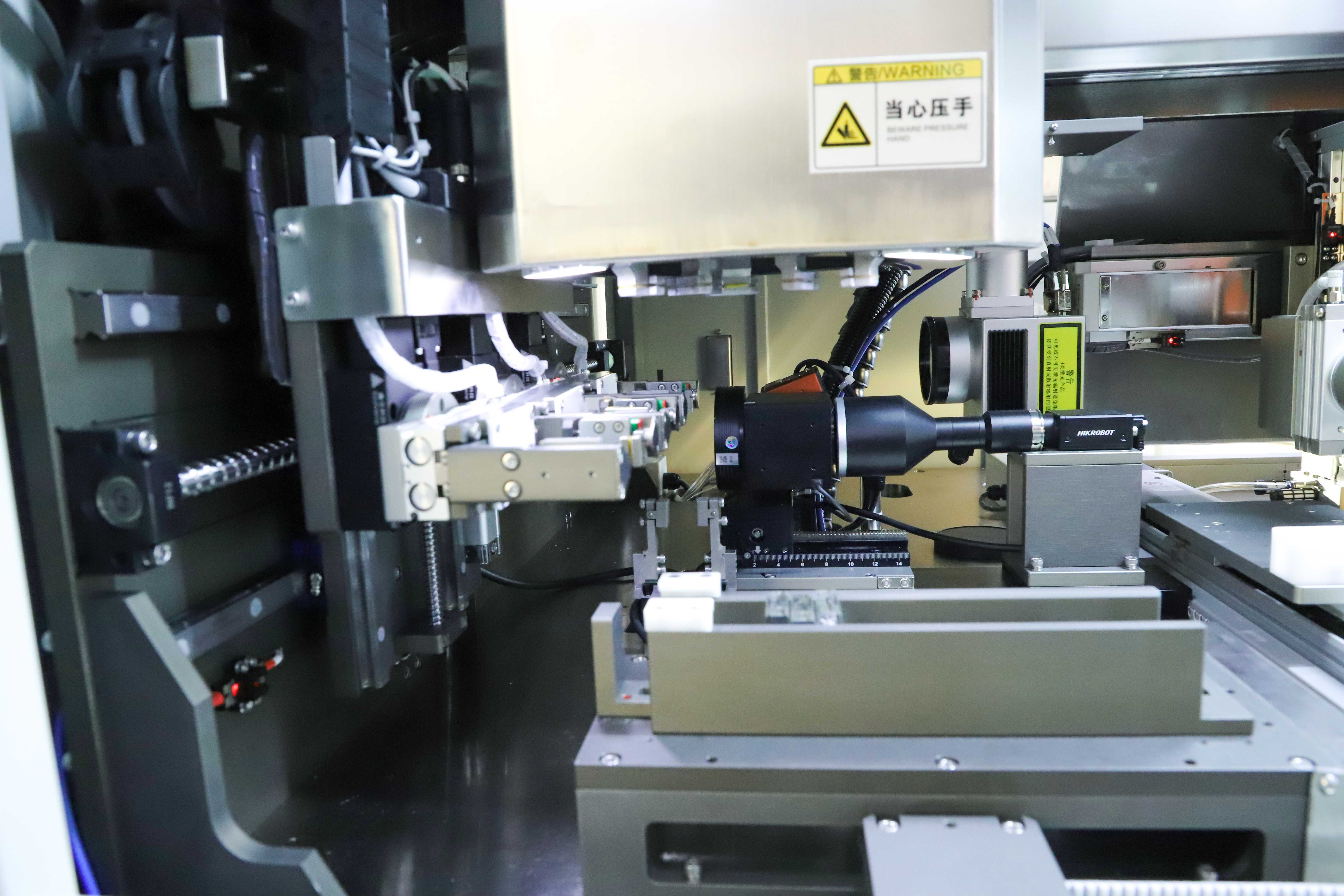

Sistem de aliniere	Camera CCD	25 Megapixeli
	Câmp vizual foto	35x35mm
	Marcare/citire cu laser	Da
	Număr maxim de linii	30
	Metoda de desenare a liniilor	Traducere la distanță specificată pe baza liniilor caracteristice.
Stație de șlefuire/lustruire	Stații de măcinare	2
	Diametrul discului de șlefuit	Φ254mm
	Viteza de rotatie	100-1000 rpm
	Puterea motorului	1Kw
Cap de șlefuit în mișcare	Numărul de mostre reținute	3
	Puterea motorului	0,4Kw
	Viteza de rotatie	Oscilare alternativă 0-360°
	Presiune	5-100 N
Sistem de distribuire	Grupuri de distribuire	4 grupuri X 1.8L fiecare
	Debitul	0-50 ml/min
	Amestecând	2 grupuri, agitare mecanică
	Alertă de nivel de lichid	Da

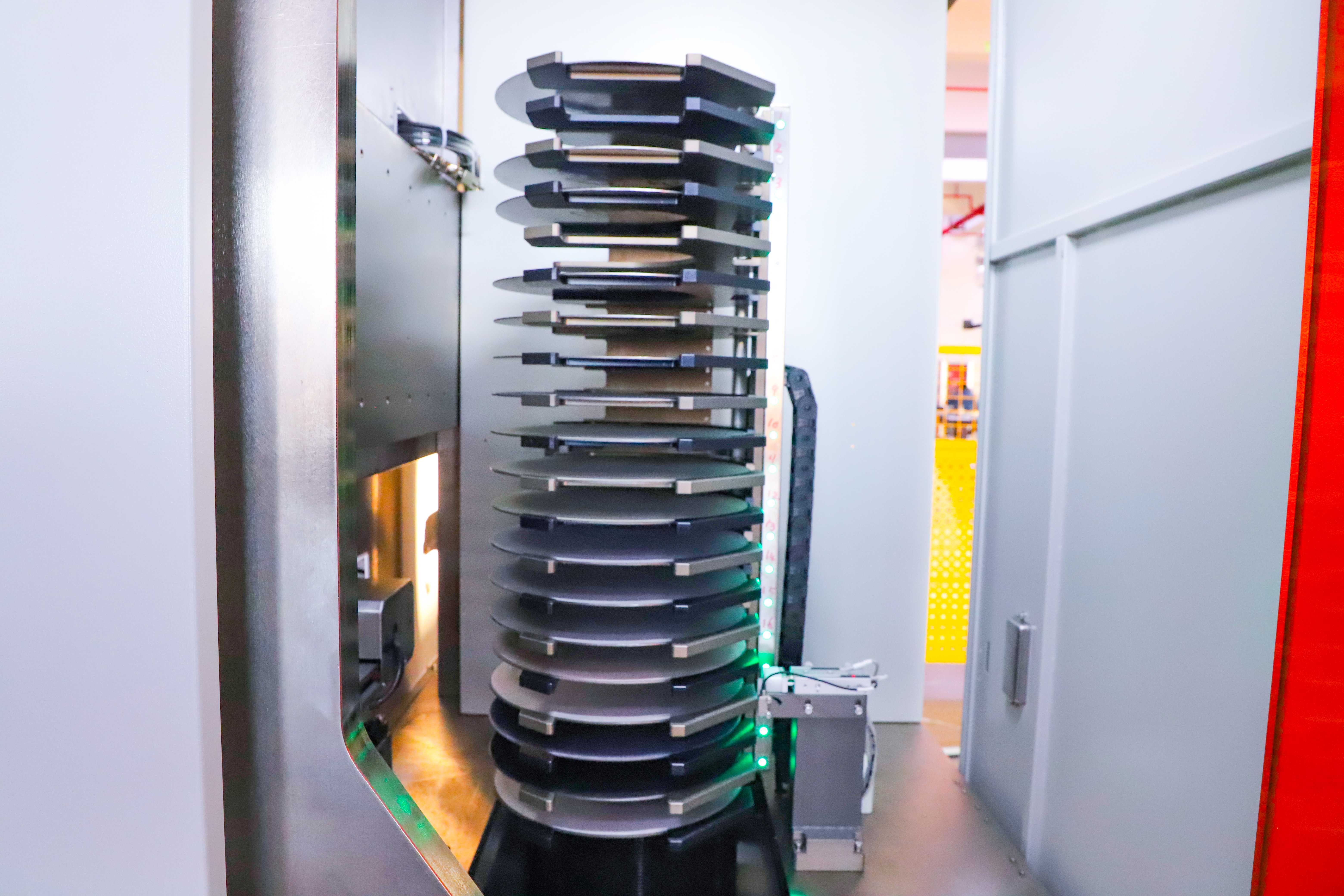

Depozitarea discurilor	Numărul de discuri	20
Depozitarea discurilor	Alertă privind viața discului	Pe baza numărului de utilizare sau a forței de măcinare
Curatenie	Curatenie Methods	Clătire cu apă, ultrasunete, uscare cu disc de mare viteză
Curatenie	Stație de uscare	Uscarea cu aer independent
Biblioteca procesului de pregătire a probelor	Grupuri de programe	30
	Pași maximi per program	10
	Condiție finală cu un singur pas	Cantitatea de măcinare rămasă [min 0,001 mm], cantitate de măcinare [min 0,001 mm] sau timpul de măcinare
	Mod de măcinare într-o singură etapă	Prin presiune [0-100N] sau viteza [min 0,001 mm/s]
Dimensiuni	Ecran și lumină pliate	2400x1320x2000mm
Greutate		1500 kg
