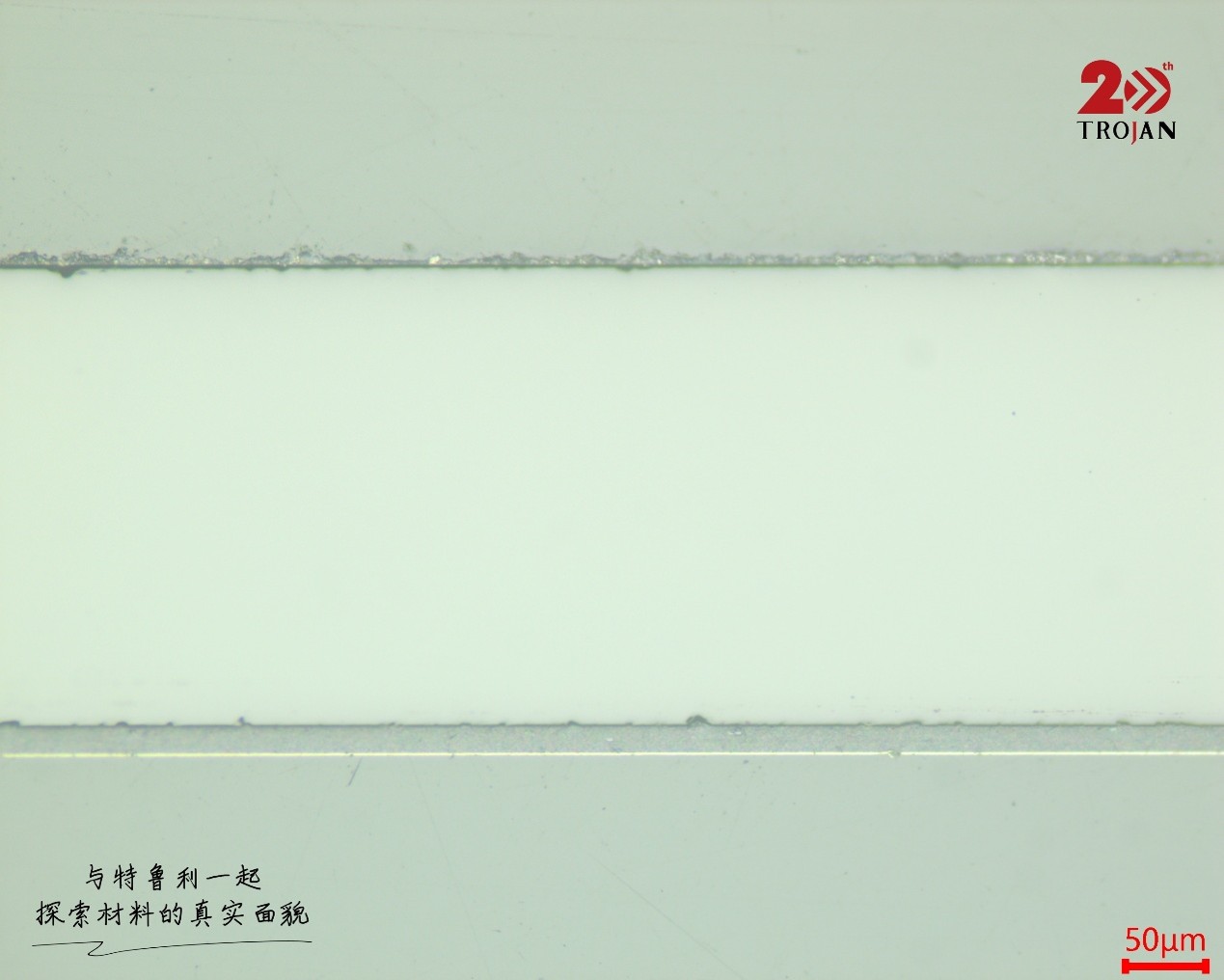

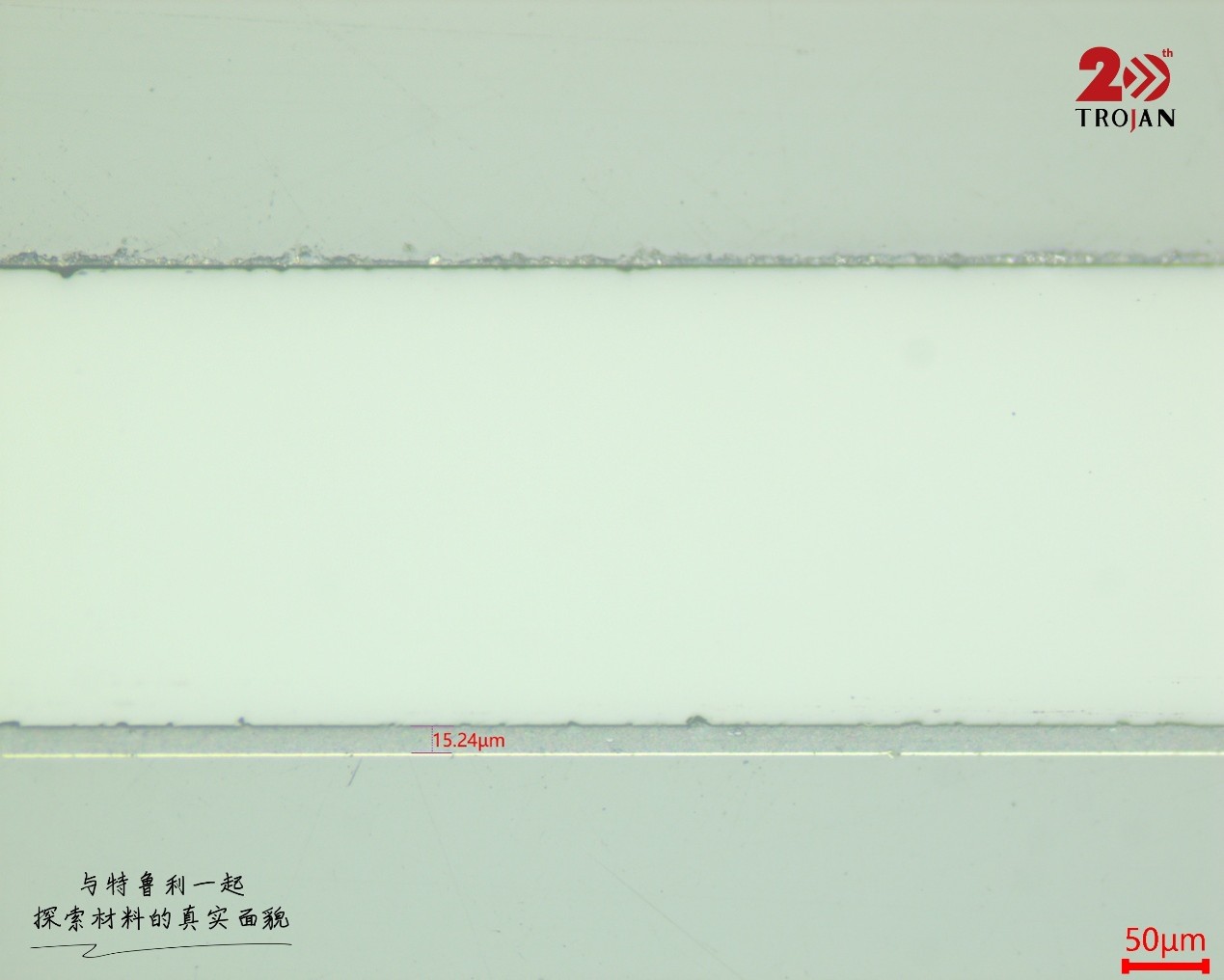

Pentru componentele acoperite din safir utilizate în aplicații optice și de precizie, secțiunea transversală metalografică este adesea folosită pentru a evalua stratul de acoperire și grosimea stratului de cerneală, calitatea interfeței și integritatea generală.
Provocarea este pregătirea
Acoperirile subțiri pot suferi cu ușurință de ciobirea marginilor, delaminare, smulgere sau rotunjire în timpul tăierii și lustruirii, ceea ce face ca secțiunea transversală finală să fie dificil de măsurat cu precizie.
Metodologie și pași

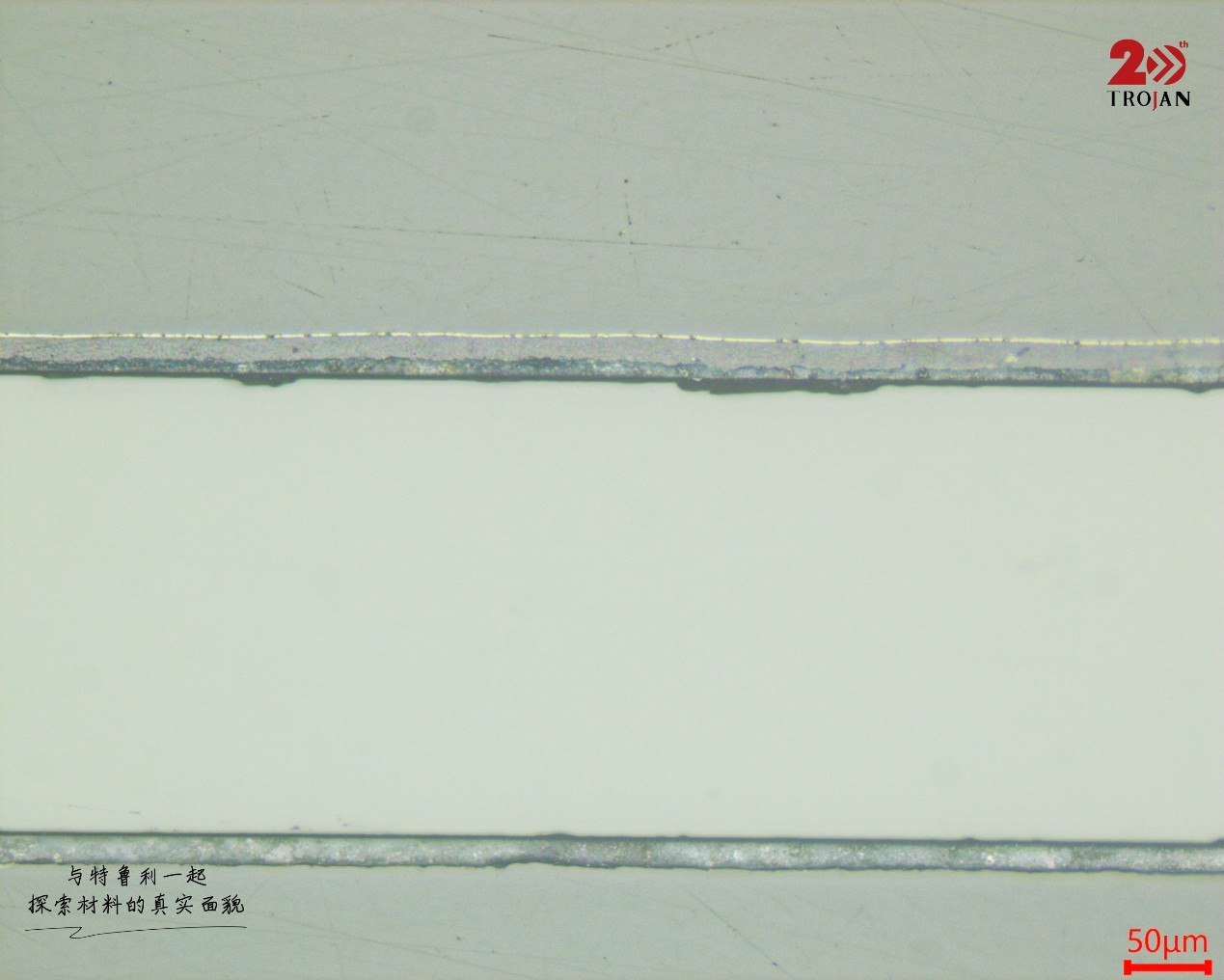

Pentru acest eșantion, am folosit secționarea de precizie la viteză mică și montarea la rece pentru a minimiza daunele mecanice și termice, urmate de un proces de șlefuire și lustruire graduală:
- Disc de șlefuit diamant DiaRe P400 pentru șlefuirea inițială
- Disc de șlefuit fin POS 9 um Suspensie de diamant policristalin PD-WT
- SC pânză de lustruit mătase albă 3 um PD-WT suspensie de diamant policristalin
- SC pânză de lustruit mătase albă 1 um PD-WT suspensie de diamant policristalin pentru lustruire fină
Rezultate și concluzie

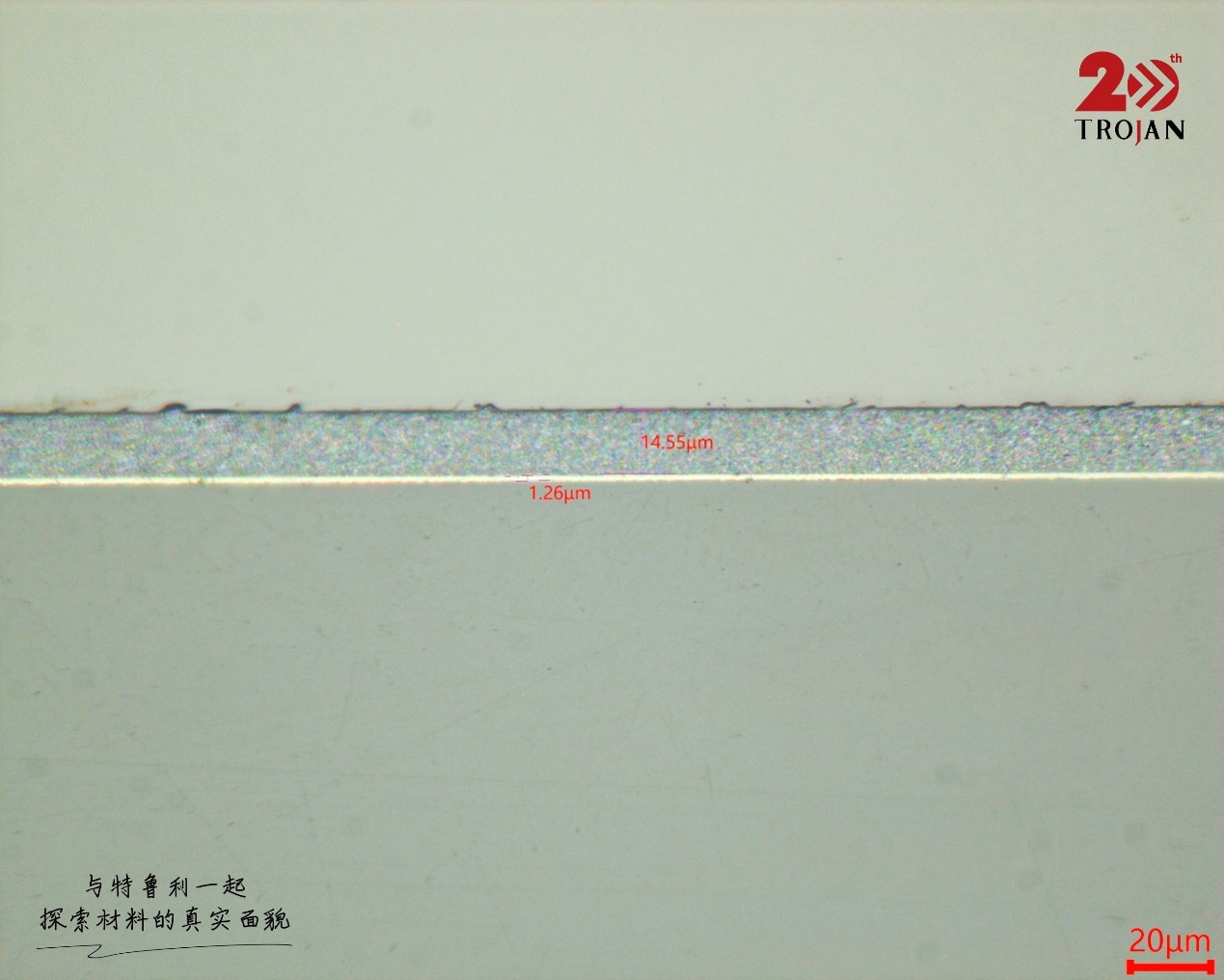

Pentru mostre acoperite ca acesta, o suprafață bună nu este suficientă - păstrarea marginii de acoperire adevărată este ceea ce face ca măsurarea grosimii să fie fiabilă.
