Ferăstrău manual CT-2300
descrierea produsului CT-2300 este potrivit pentru tăierea diferitel...
#SiCCeramic #EBSD #MetallographicSamplePrep #Material semiconductor #Testing materiale
Carbură de siliciu Ceramica (SiC) prezintă o conductivitate termică remarcabilă, rezistență la temperaturi înalte, rezistență la uzură și coroziune, adoptată pe scară largă în producția de semiconductori, PV de energie nouă, protecție termică aerospațială și metalurgia la temperaturi înalte. Performanța lor de serviciu este dominată de morfologia boabelor, condițiile la limita granulelor și stresul rezidual.
EBSD servește ca metodă de caracterizare esențială pentru analiza orientării granulelor, texturii și micro-defectelor SiC. Datele EBSD fiabile ghidează optimizarea sinterizării și evită defectarea componentelor. Pregătirea precisă a specimenului determină succesul indexării EBSD pentru ceramica SiC tare și fragilă. Hârtiile șmirghel standard nu se șlefuiesc; sunt necesare discuri diamantate plus lustruire vibratoare.

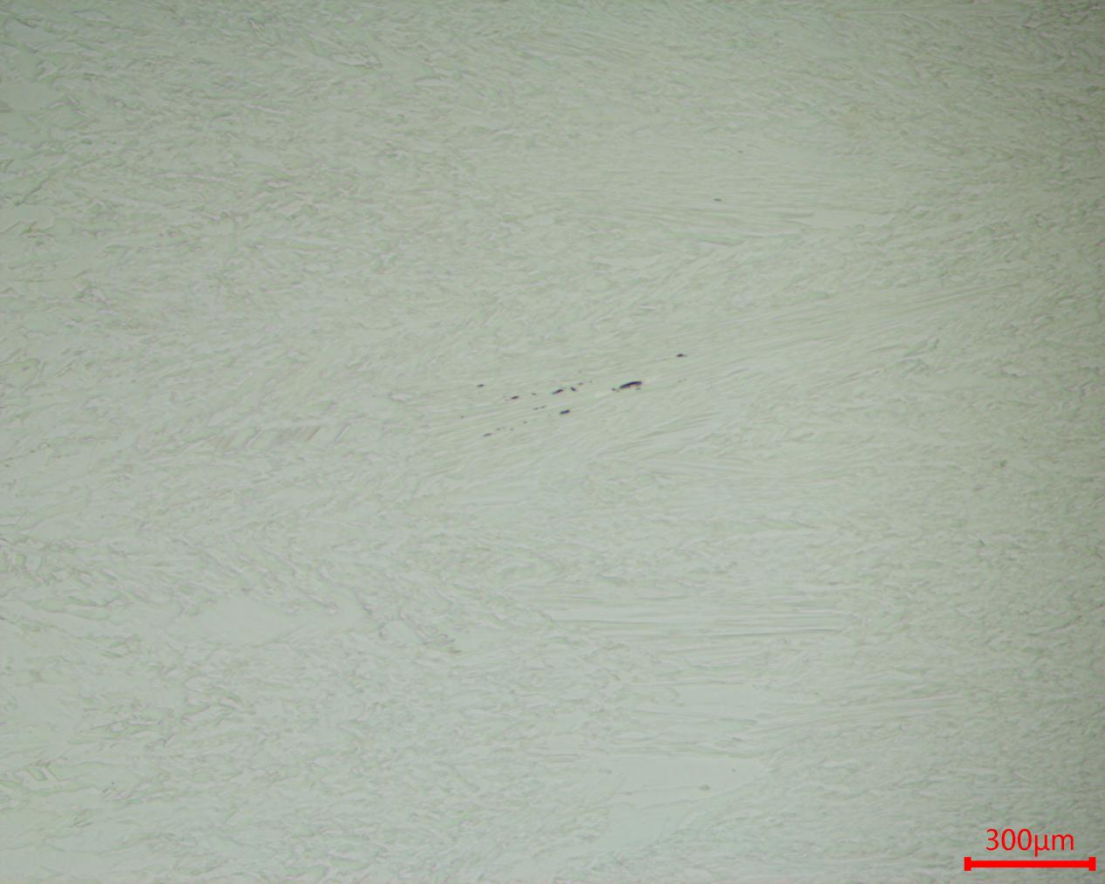

Figura 1: Micrografie de probă ceramică cu carbură de siliciu (SiC) (Scara: 300μm)

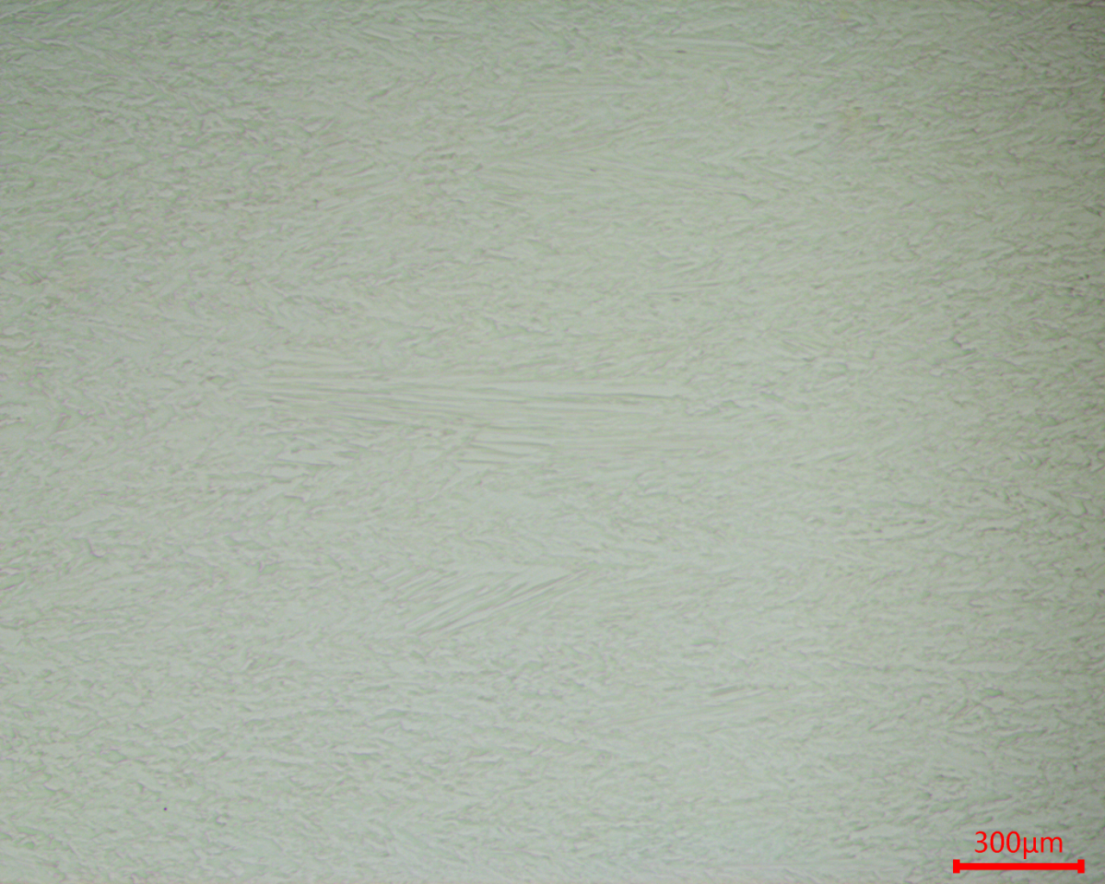

Figura 2: Micrografie de probă ceramică cu carbură de siliciu (SiC) (Scală: 300μm)
Procedura noastră de pregătire SiC EBSD:
1️⃣ Degroșare cu disc diamantat P400 pentru planarizare
2️⃣ Slefuire fină: POS pad 9μm PD-WT suspensie de diamant
3️⃣ Lustruire brută: SC-JP pânză 3μm suspensie PD-WT
4️⃣ Lustruire intermediară: suspensie din pânză ZN-ZP AO-A439
5️⃣ Lustruire finală prin vibrație: suspensie din pânză ZN-ZP AO-A439
#troian | #troianmetallography
.png?imageView2/2/w/400/format/jpg/q/75 "Mașină de montat în vid TJ2000 Theta")
