Inspecția metalografică a îmbinărilor de sudură din oțel carbon CO₂ GMAW- Trojan (Suzhou) material technology Co., Ltd.

Inspecția metalografică a îmbinărilor de sudură din oțel carbon CO₂ GMAW

01-07-2026

Examinarea metalografică a îmbinărilor de sudură din oțel carbon fabricate prin sudarea cu arc metalic cu gaz CO₂ servește ca metodă de bază pentru a evalua calitatea sudurii și raționalitatea procesului.

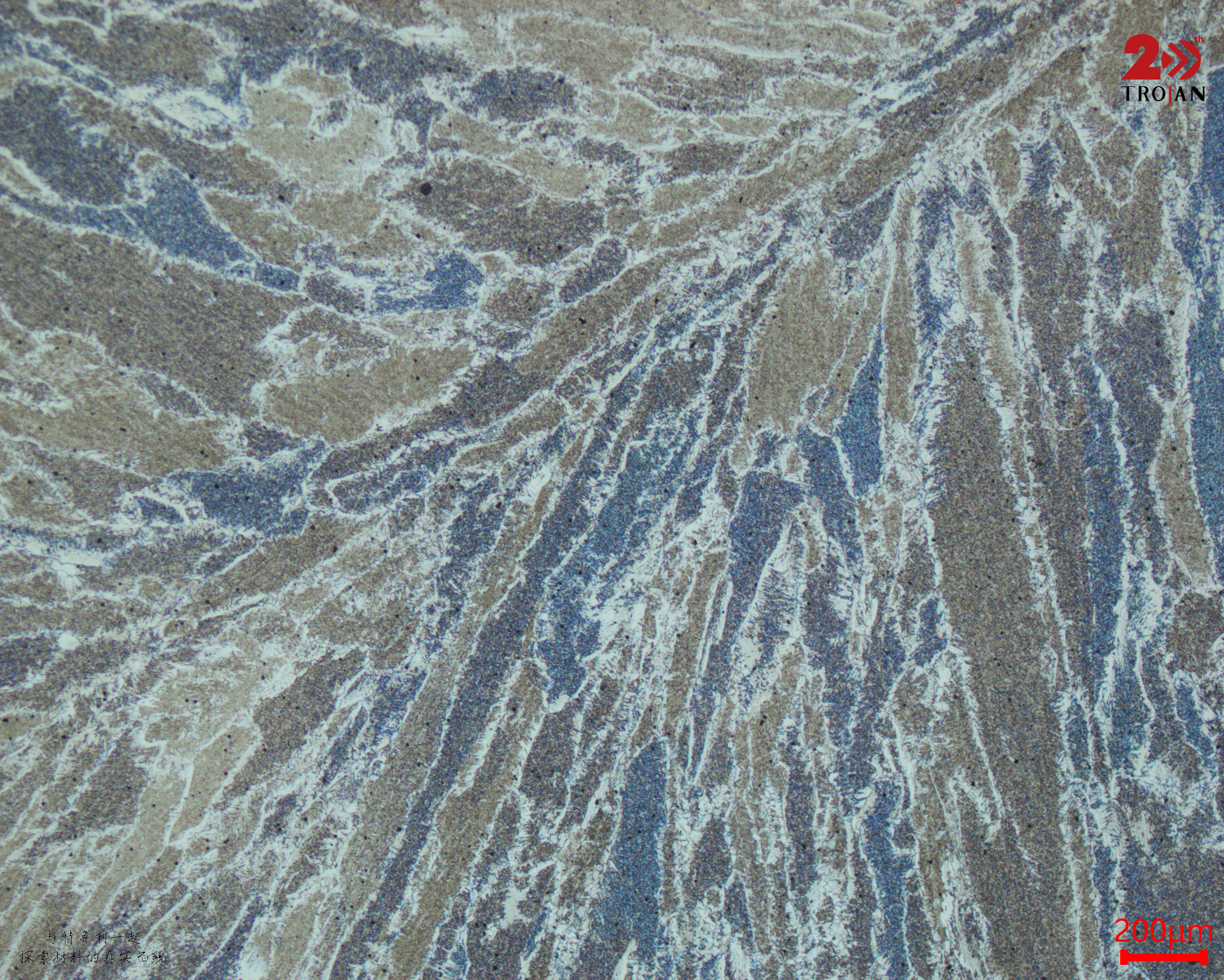

Granulele coloane, împreună cu cantități mici de ferită proeutectoidă, ferită laterală și perlită se găsesc în general în zona metalului de sudură.

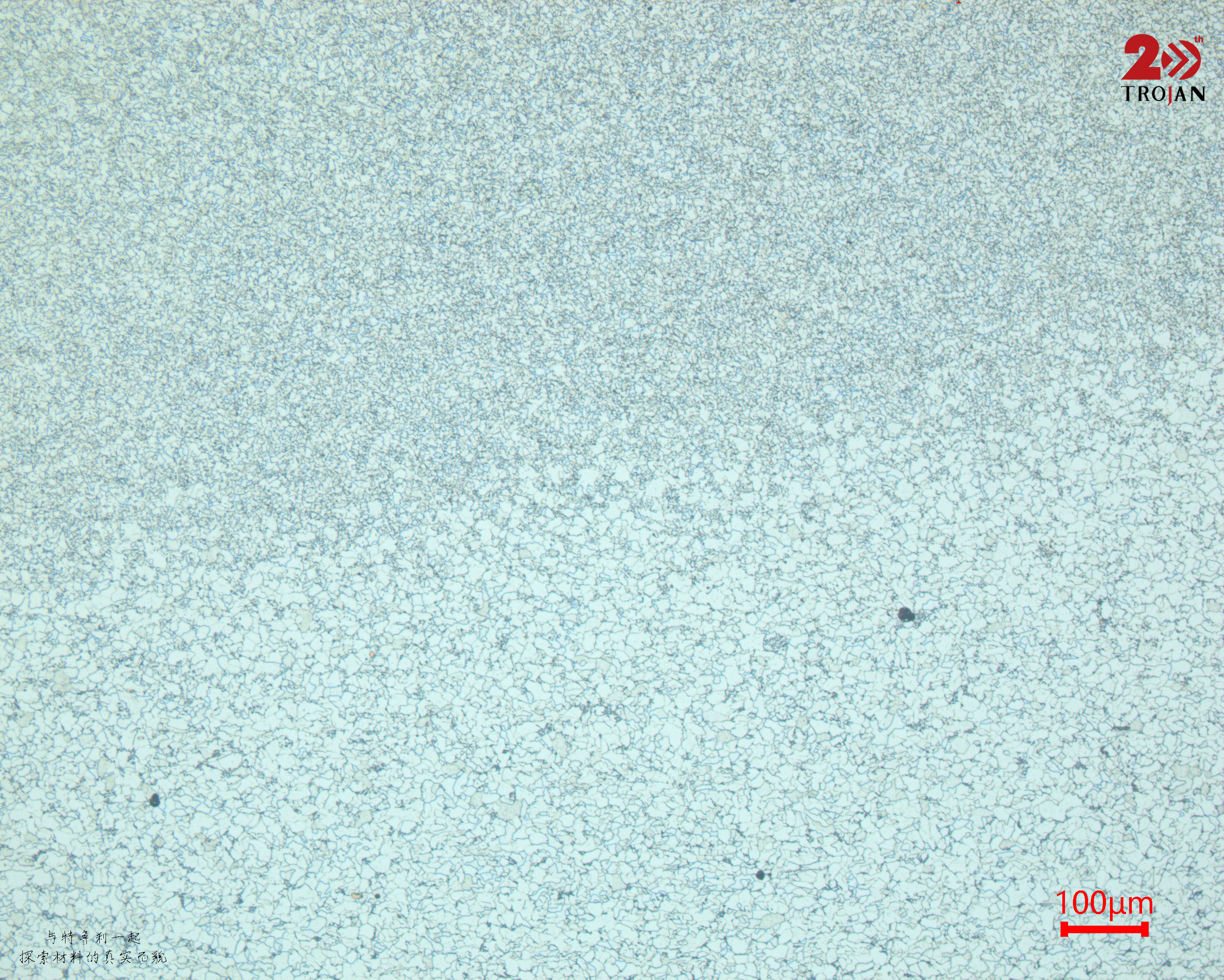

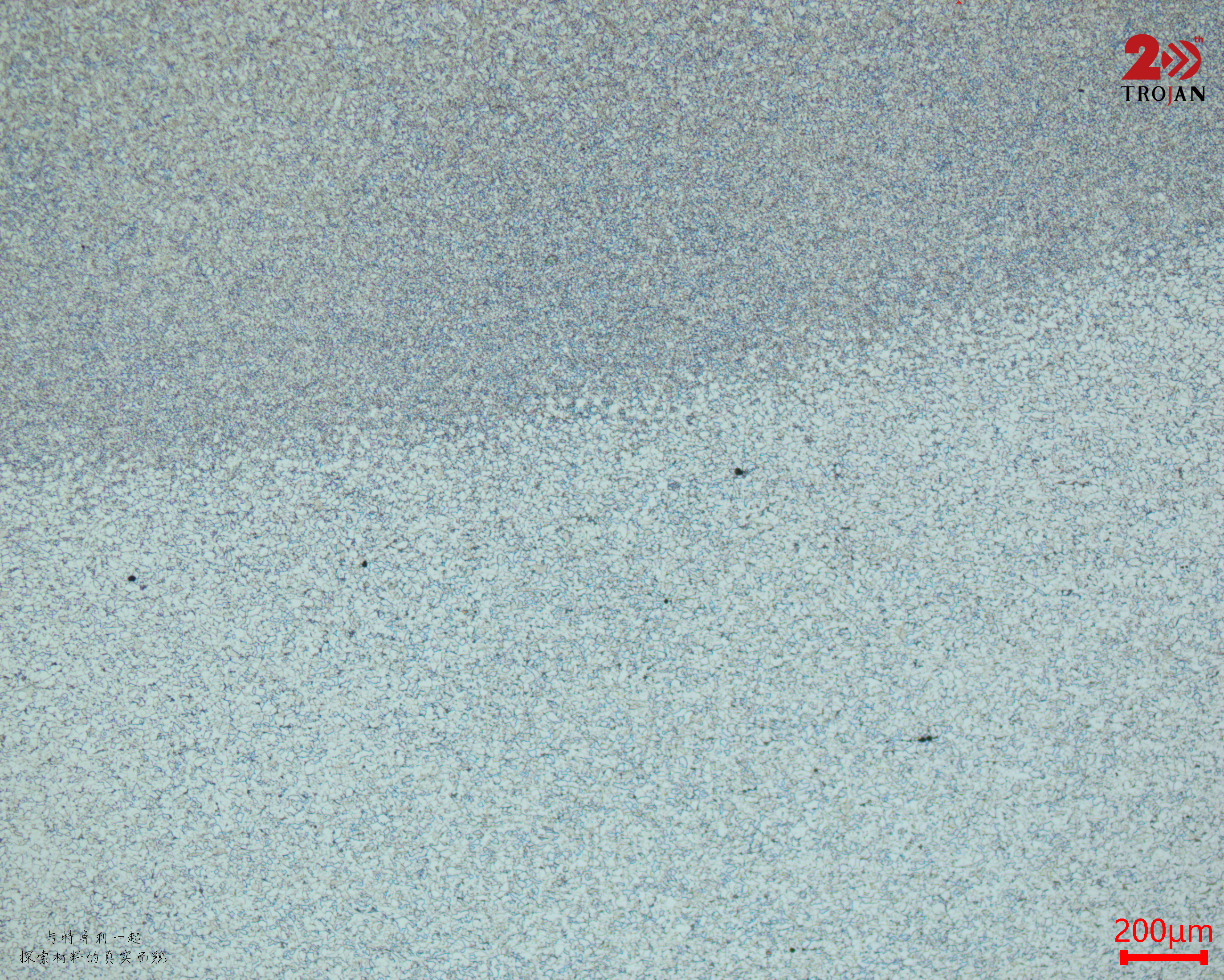

Zona afectată de căldură (HAZ) prezintă tranziții microstructurale între regiunile cu granulație grosieră și regiunile cu granulație fină. Structurile Widmanstätten și straturile întărite martensitice tind să se formeze în zona cu granulație grosieră, ceea ce fragilizează îmbinarea sudată.

Observarea microscopică în apropierea liniei de fuziune permite identificarea defectelor interne, cum ar fi fuziunea incompletă, microfisurile, porii și incluziunile. De asemenea, evaluează modul în care nivelul de supraîncălzire și viteza de răcire afectează morfologia microstructurii. Rezultatele testelor metalografice oferă o referință directă pentru reglarea aportului de căldură de sudare, a temperaturii de preîncălzire și a temperaturii de trecere, controlând eficient tendința de întărire și riscurile de fisurare induse de hidrogen.

Evaluarea metalografică combinată care integrează distribuția durității și evaluarea microstructurii este o abordare fiabilă pentru a verifica specificațiile procedurii de sudare și pentru a garanta integritatea structurală.

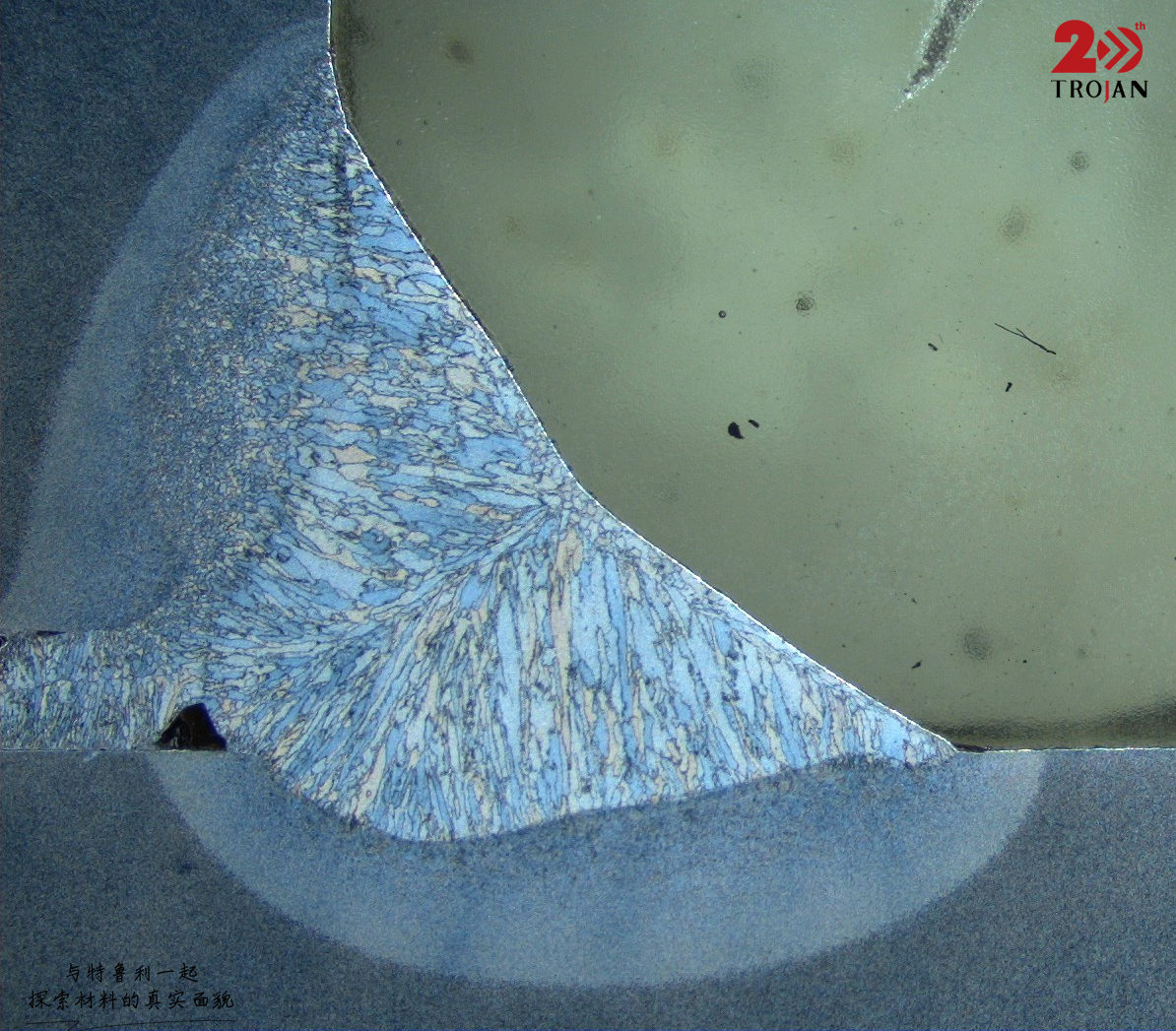

Preparare metalografică Prezentarea parametrilor și microstructurii

1️⃣ Măcinare grosieră: MET-M P400

2️⃣ Măcinare fină: POS 9μm PD-WT

3️⃣ Lustruire: ET-JP 1μm PD-WT

*Alternativă pentru Pasul 2: hârtie abrazivă de la P800 la P2000

#Metalografie #Inspecție de sudare #Sudare cu CO2 #Oțel de carbon #ControlCalitateSudură #Pregătirea mostrelor #Consumabile metalografice #Testarea materialelor
