Prepararea probelor de metalografie pentru aliaje Mo-W- Trojan (Suzhou) material technology Co., Ltd.

Prepararea probelor de metalografie pentru aliaje Mo-W

03-08-2026

Aliajele Mo-W combină proprietățile superioare ale a două metale refractare, având puncte de topire ultra-înalte și stabilitate dimensională excelentă la temperaturi ridicate, adoptate pe scară largă pentru aplicații structurale la temperaturi înalte. Spre deosebire de majoritatea aliajelor dure, aliajele Mo-W sunt relativ mai moi, cu o ductilitate mai bună - o caracteristică care creează provocări pentru prepararea probelor metalografice .

Daunele subterane și provocări de caracterizare

Atunci când sunt prelucrate pe un sistem de șlefuire și lustruire blat cu plăci co-rotative, compresia mecanică direcțională continuă și tăierea induc cu ușurință straturi de deformare plastică invizibile pe suprafața probei. Astfel de daune subterane nu pot fi identificate vizual, dar denaturează structura cristalină originală. Aceasta duce la interpretarea greșită a imaginilor SEM, date nesigure de orientare EBSD și alte erori în timpul caracterizării materialului.

Soluția de lustruire cu vibrații

Pentru a rezolva această problemă, implementăm lustruirea vibrațională ca pas final al fluxului de lucru. Lustruirea prin vibrație oferă micro-frecare blândă aleatorie, cu stres scăzut, fără tăiere direcțională agresivă. Îndepărtează deteriorarea suprafeței și stresul rezidual acumulat în timpul șlefuirii și lustruirii preliminare, elimină artefactele induse de pregătire și restabilește adevărata microstructură intrinsecă a materialelor. Această abordare oferă în mod constant specimene de înaltă calitate pentru caracterizare de înaltă precizie.

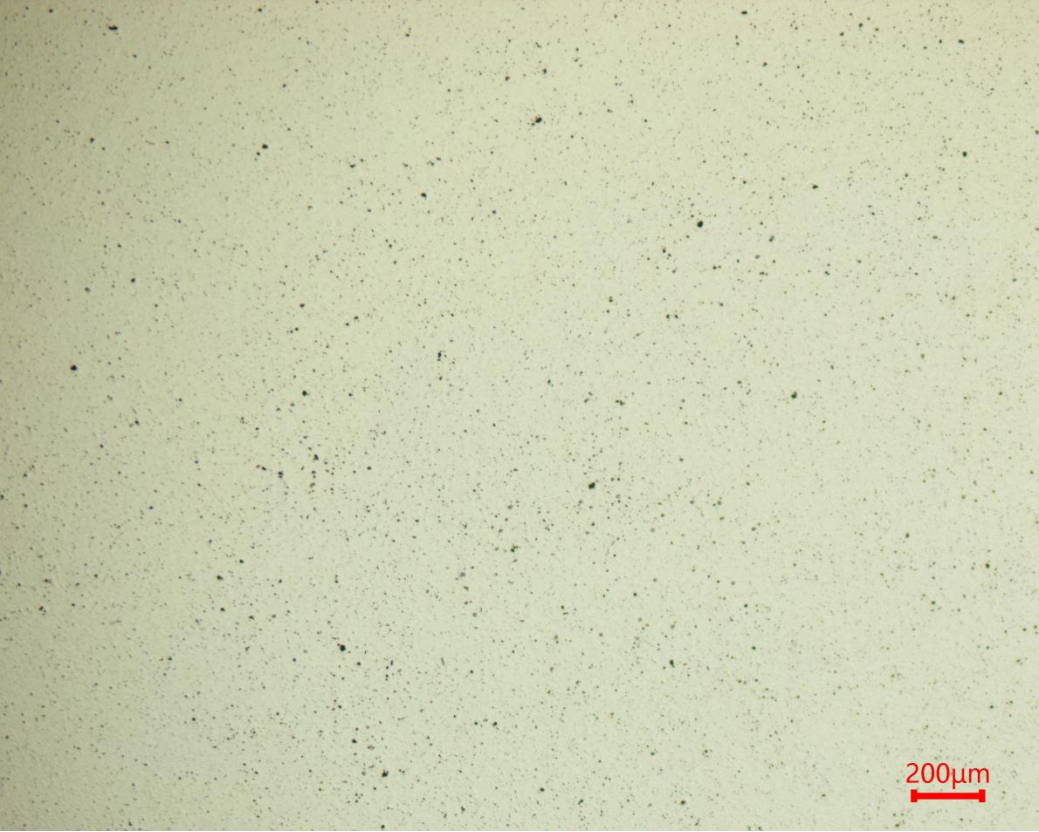

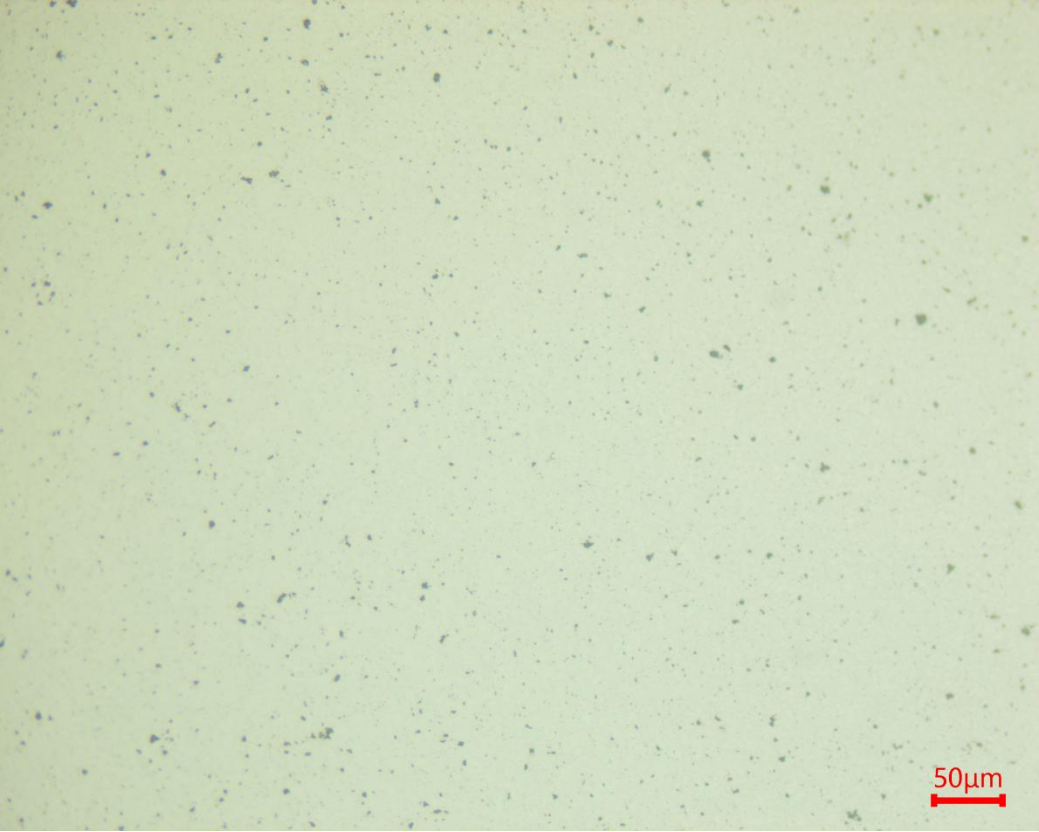

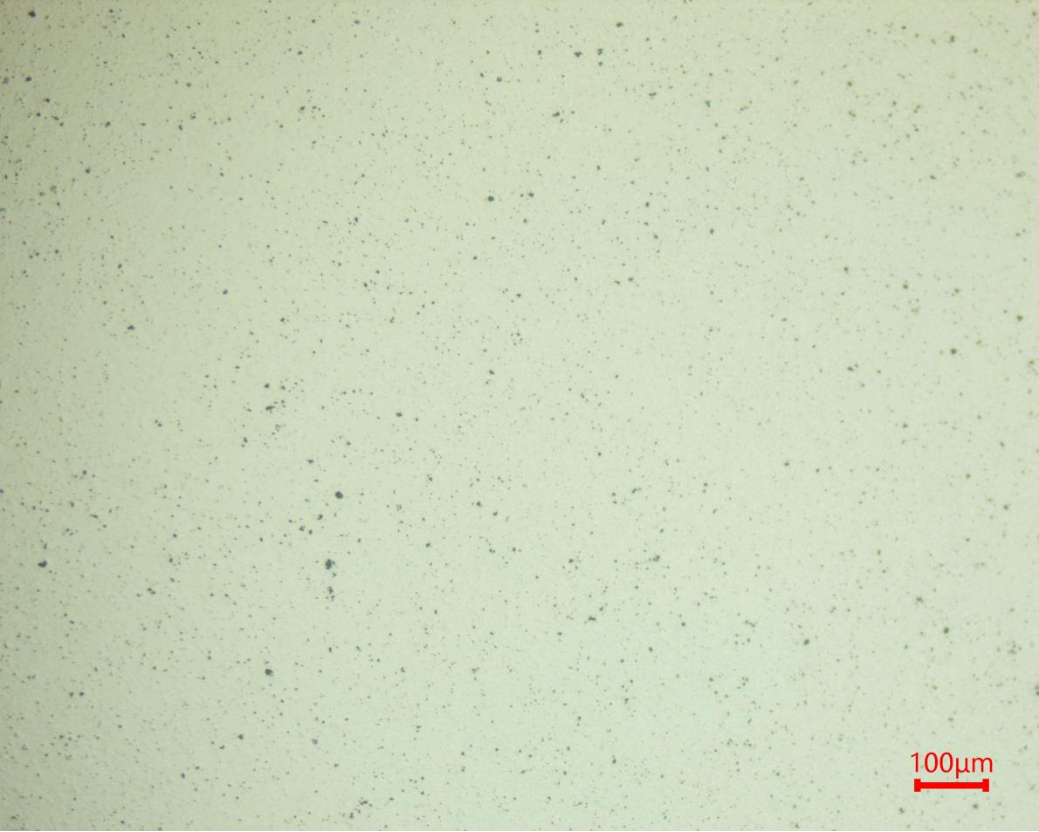

Parametrii de pregătire

Măcinare: P400-P2500 granulație | 15N | 50/150 rpm
Lustruire brută: SC pânză 3μm suspensie de diamant policristalin | 15N | 50/150 rpm
Lustruire finala: Pânză ZN 0,05μm suspensie de alumină | 18N | 50/150 rpm
Lustruire prin vibrare: Pânză ET 0,05μm suspensie de alumină | 100 de minute
