Carcasă metalografică de pregătire a probelor: ceramică de alumină- Trojan (Suzhou) material technology Co., Ltd.

Ceramica cu alumină posedă proprietăți remarcabile, inclusiv duritate ridicată, rezistență superioară la uzură, rezistență la coroziune și izolație excelentă. Ca ceramică structurală și funcțională utilizată pe scară largă, acestea sunt aplicate în piese de izolație electronică, componente de precizie rezistente la uzură, ecranare la temperatură înaltă, aerospațială și metalurgie. Microstructura lor guvernează în mod direct performanța serviciului și durata de viață a produselor finite.

Microstructură și control al calității

Examinarea metalografică permite observarea clară a mărimii granulelor, morfologiei granițelor, distribuției porilor, microfisurilor și defectelor de impurități pentru a evalua cu precizie calitatea sinterizării și omogenitatea microstructurii. Datele metalografice ajută la optimizarea parametrilor de sinterizare și la prevenirea defecțiunilor produsului, cum ar fi fisurarea, abraziunea și deteriorarea izolației. Este o bază tehnică esențială pentru controlul calității producției de masă, îmbunătățirea performanței și analiza defecțiunilor ceramicii cu alumină.

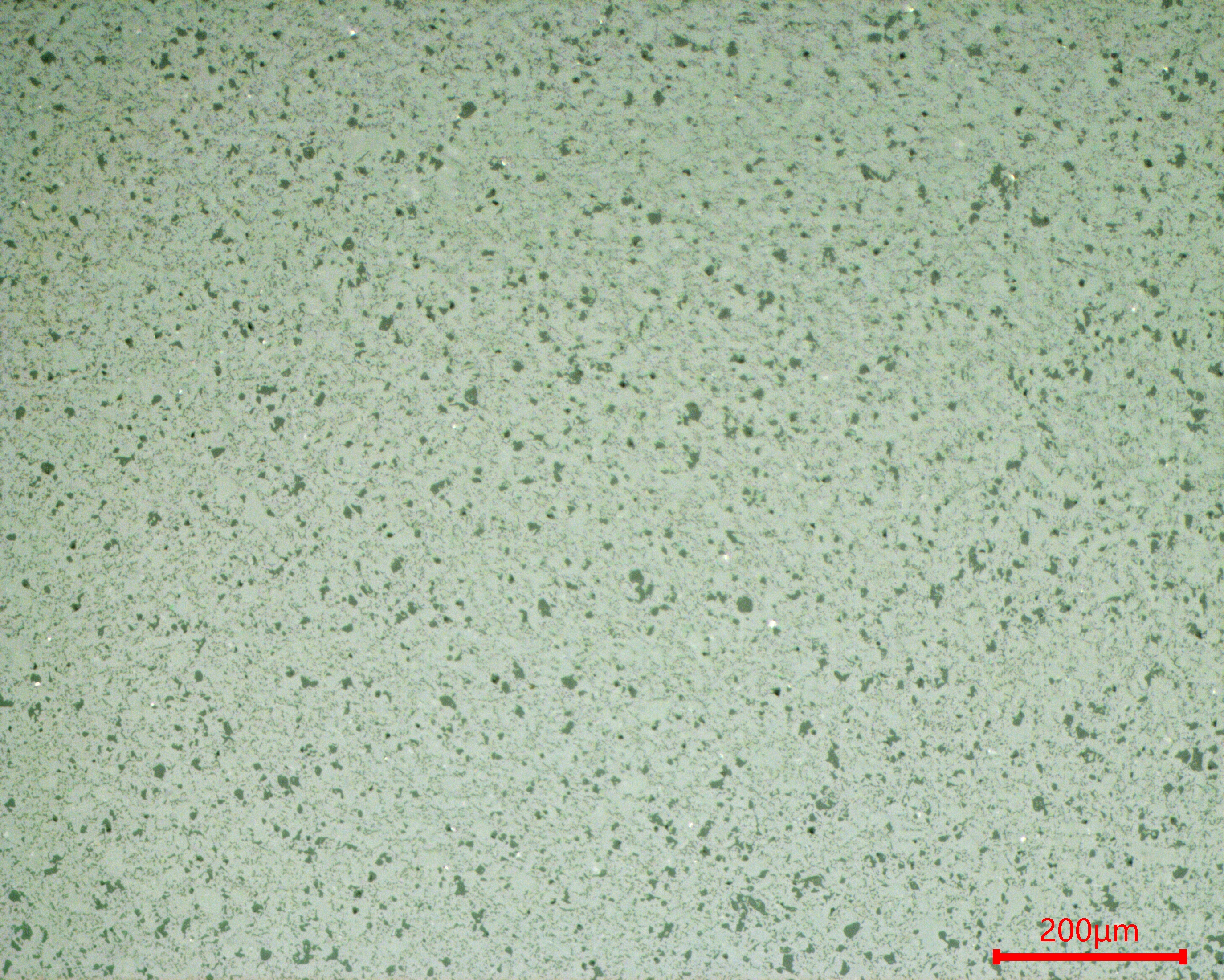

Alumina ceramic microstructure overview at 200um scale — Observarea microstructurii la scara de 200μm

Mecanism de șlefuire și lustruire

Ceramica cu alumină prezintă duritate și fragilitate ridicate, făcând șmirghel convențional ineficient pentru șlefuire. Discurile de șlefuit diamantate legate cu rășină sunt adoptate pentru șlefuirea grosieră, urmată de șlefuirea fină cu un disc POH și suspensie de diamant de 9 μm. Discurile de șlefuit din rășină asigură amortizare în timpul prelucrării, evitând fisurile longitudinale severe și permițând pregătirea eficientă a specimenelor ceramice de alumină.

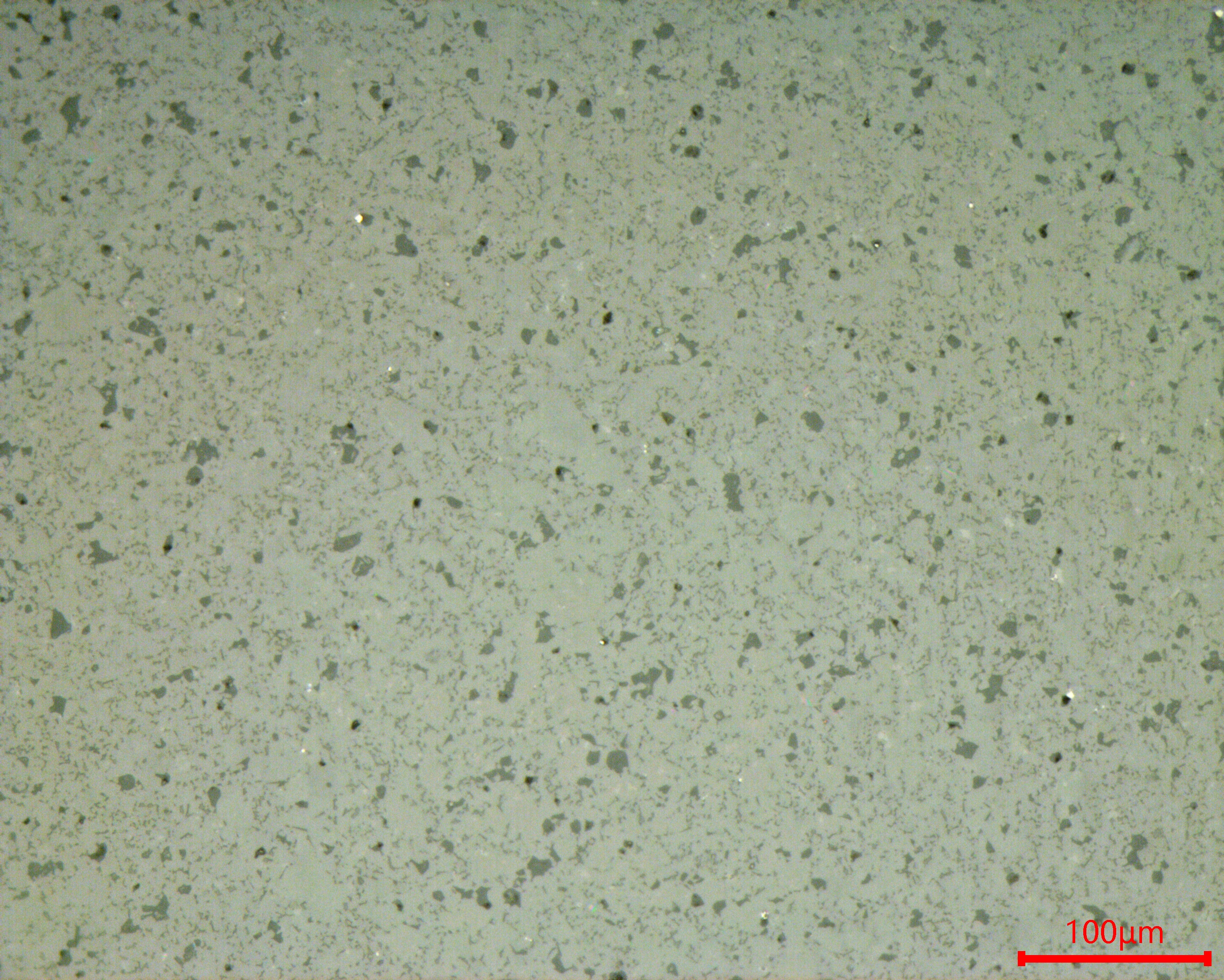

Alumina ceramic fine grinding surface at 100um scale — Stare de măcinare fină la scară de 100μm

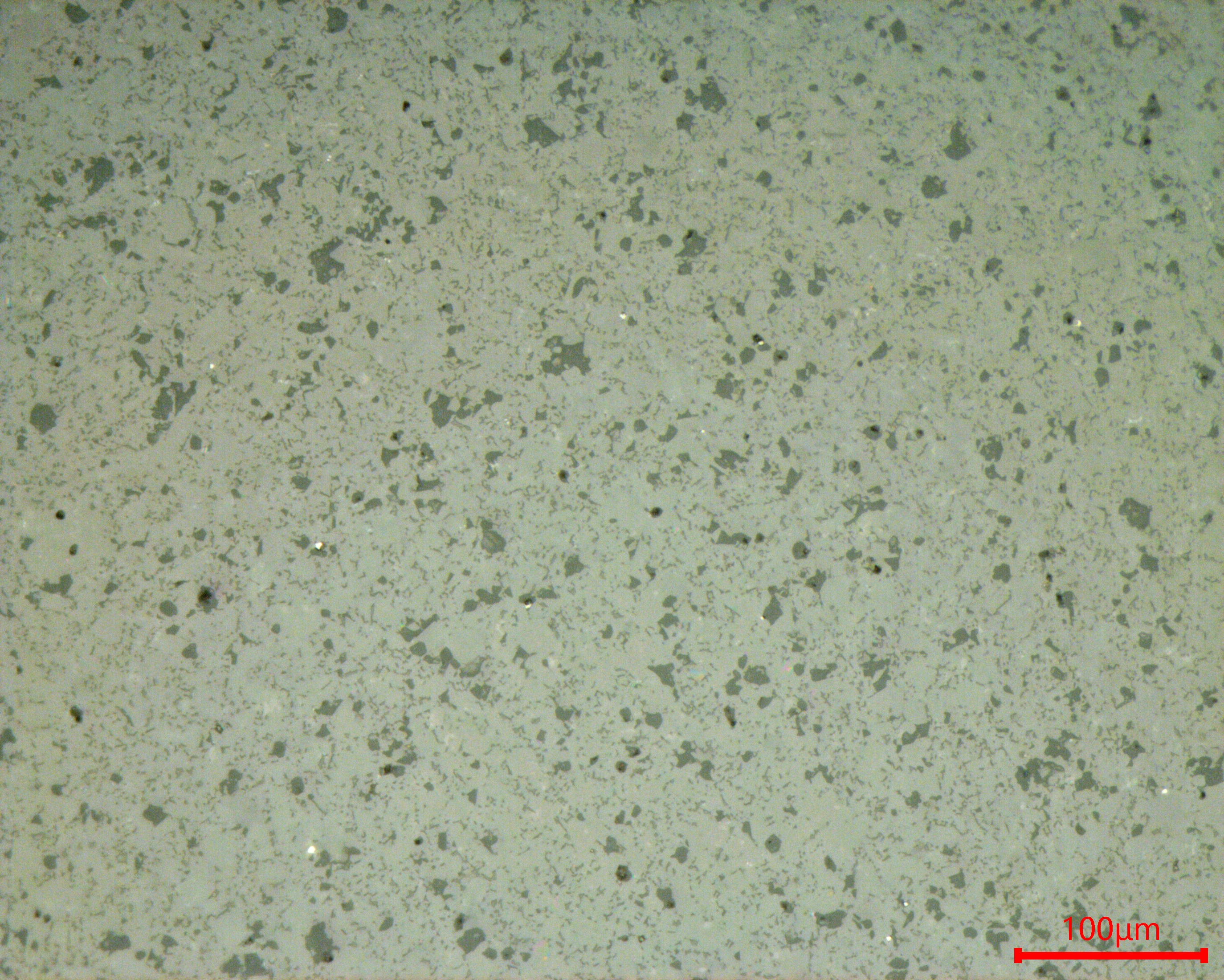

Alumina ceramic detail view at 100um scale — Verificarea omogenității suprafeței la scară de 100 μm

Procedura de pregătire

Împărtășim preparare metalografică procedura pentru mostrele de alumină sinterizată de mai jos pentru referință:

Slefuire grosieră și planarizare : Disc de șlefuit diamantat din rășină P400DiaRe
Măcinare fină : POH disc 9 μm suspensie PD-WT
Lustruire brută : GF-JP disc 3 μm suspensie PD-WT
Lustruire finală : ZN disc SO-T401 suspensie

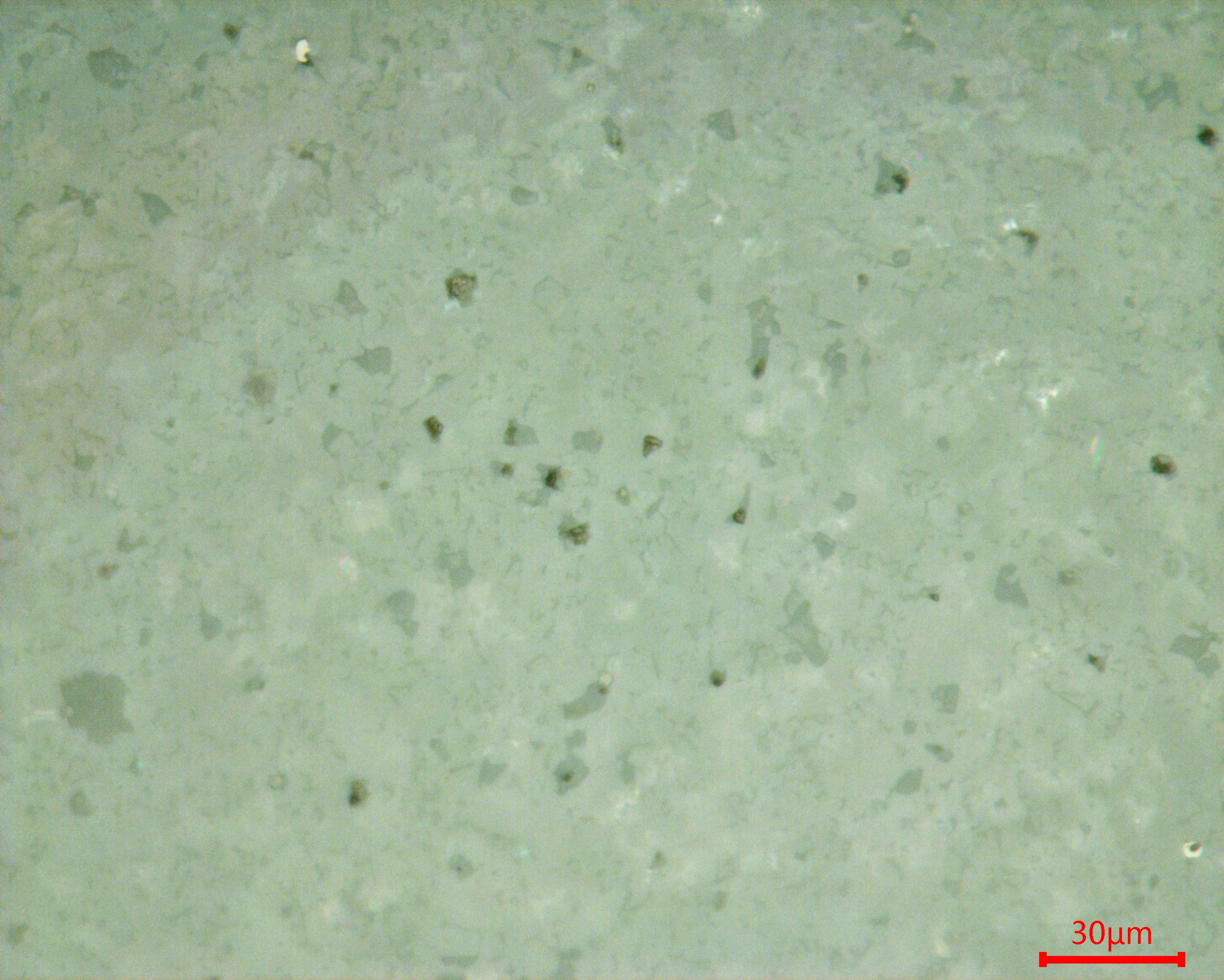

Alumina ceramic final polished microstructure at 30um scale — Vedere finală a structurii lustruite la scară de 30μm

Etichete și metadate

#troian #troianmetallography #Metalografie #SamplePreparation #AluminaCeramics #StructuralCeramics #Testing materiale #FailureAnalysis #CercetareCeramică
