Pregătirea probelor metalografice pentru placarea barelor colectoare cu cupru

07-08-2026

Barele conductoare de cupru de mare putere și rezistențele de șunt integrate adoptă în mod obișnuit o structură de galvanizare cu două straturi: strat inferior de nichel de 1,5-4μm strat superior de staniu de 3-8μm, echilibrând rezistența la coroziune și cerințele de asamblare electrică.

Acționând ca un strat de barieră, stratul dens de nichel blochează difuzia spre exterior și oxidarea ionilor substratului de cupru. Îmbunătățește aderența la placare, îmbunătățește performanța rezistentă la uzură și la temperaturi ridicate și atenuează coroziunea prin frecare sub vibrații. Acest lucru îl face ideal pentru aplicații solicitante, cum ar fi sisteme de stocare a energiei, pile de încărcare DC și comenzi electronice montate pe vehicul.

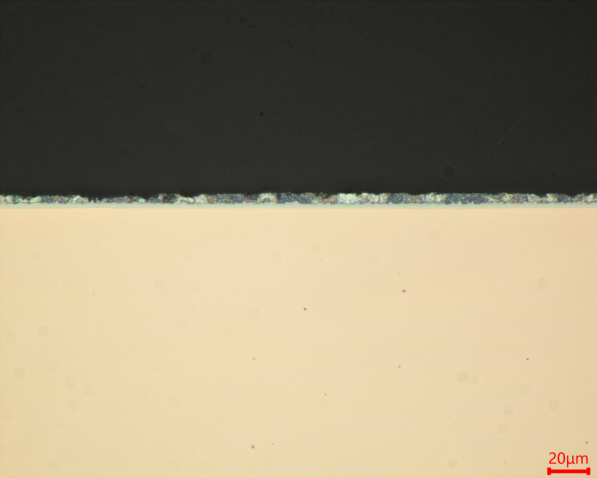

Dual-layer electroplating microstructure overview

Figura 1: Privire de ansamblu în secțiune transversală a stratului de acoperire galvanizat cu două straturi.

Beneficii de performanță și aplicație

Învelișul exterior de staniu oferă o rezistență scăzută la contact și o lipire excelentă. Se deformează plastic sub comprimarea șuruburilor, asigurând performanțe de rezistență termică scăzută pe termen lung la punctele de conectare.

Placarea cu staniu unică suferă de interdifuziune, ternizare și decolorare a Cu-Sn. Placarea numai cu nichel prezintă o lipibilitate slabă. Placarea combinată cu nichel-staniu valorifică punctele forte ale ambelor straturi evitând în același timp dezavantajele acestora. Este utilizat pe scară largă în șunturile de stocare a energiei, barele invertoare fotovoltaice și conectorii electrici de energie nouă de mare putere.

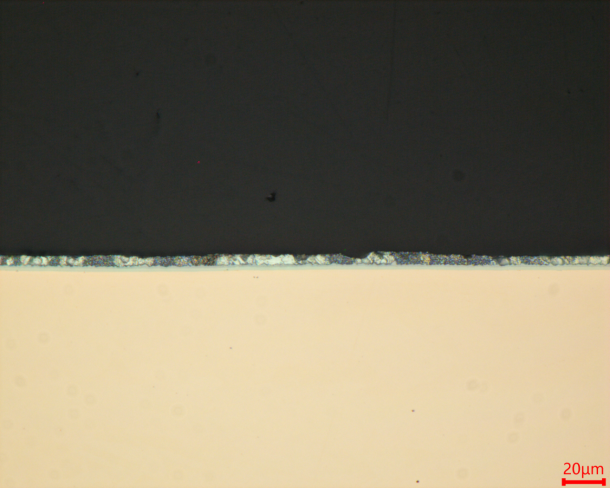

Tin top layer and nickel underlayer interface

Figura 2: Morfologia interfeței care arată tranziția dintre straturile de cupru și straturile de acoperire.

Provocări cheie și pași de pregătire

Provocare cheie pentru preparare metalografică de bare colectoare și șunturi acoperite cu dublu strat Ni‑Sn: gestionarea acestei structuri alternante cu strat subțire moale-dur.

Controlul precis asupra a trei pași critici este esențial:

Tăiere: evitați deteriorarea termică
Montare: previne deformarea indusă de compresie
Slefuire si lustruire: elimina delaminarea si curgerea plasticului

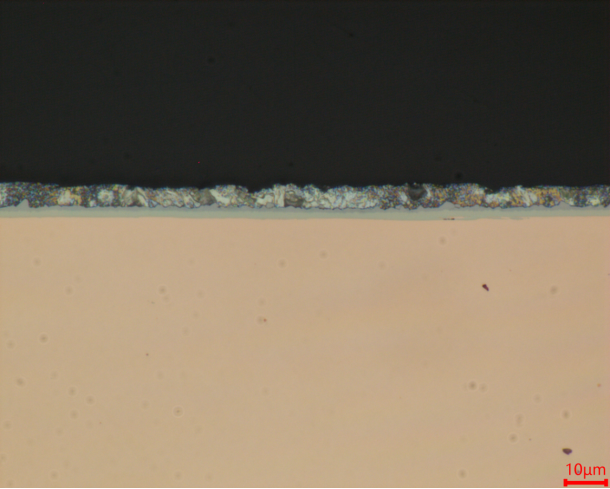

High magnification view of coating interface

Figura 3: Inspecția grosimii stratului de mare mărire.

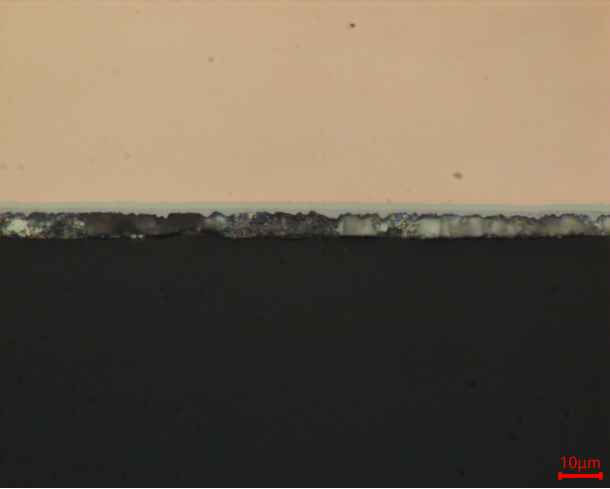

Final polished metallographic sample structure

Figura 4: Secțiune transversală metalografică complet pregătită.

Funcționarea standardizată minimizează artefactele de pregătire, restabilește cu fidelitate microstructura reală și grosimea acoperirii și oferă date metalografice fiabile pentru verificarea grosimii acoperirii și controlul calității procesului.
