Cutter automat Beta 300 Pro
Începe pregătirea probelor metalografice cu proces de tăiere de înaltă calitate. Suprafat...
Dinastia Han a marcat epoca de aur a măiestriei antice a oglinzilor din bronz din China. Oglinzile au fost turnate predominant dintr-un aliaj ternar de plumb, staniu și cupru, cu un raport clasic de aproximativ 14:5:1. Plumbul îmbunătățește fluiditatea aliajului topit, permițând modele decorative bine definite, formare stabilă și producție în masă - o realizare remarcabilă a tehnologiei metalurgice Han.

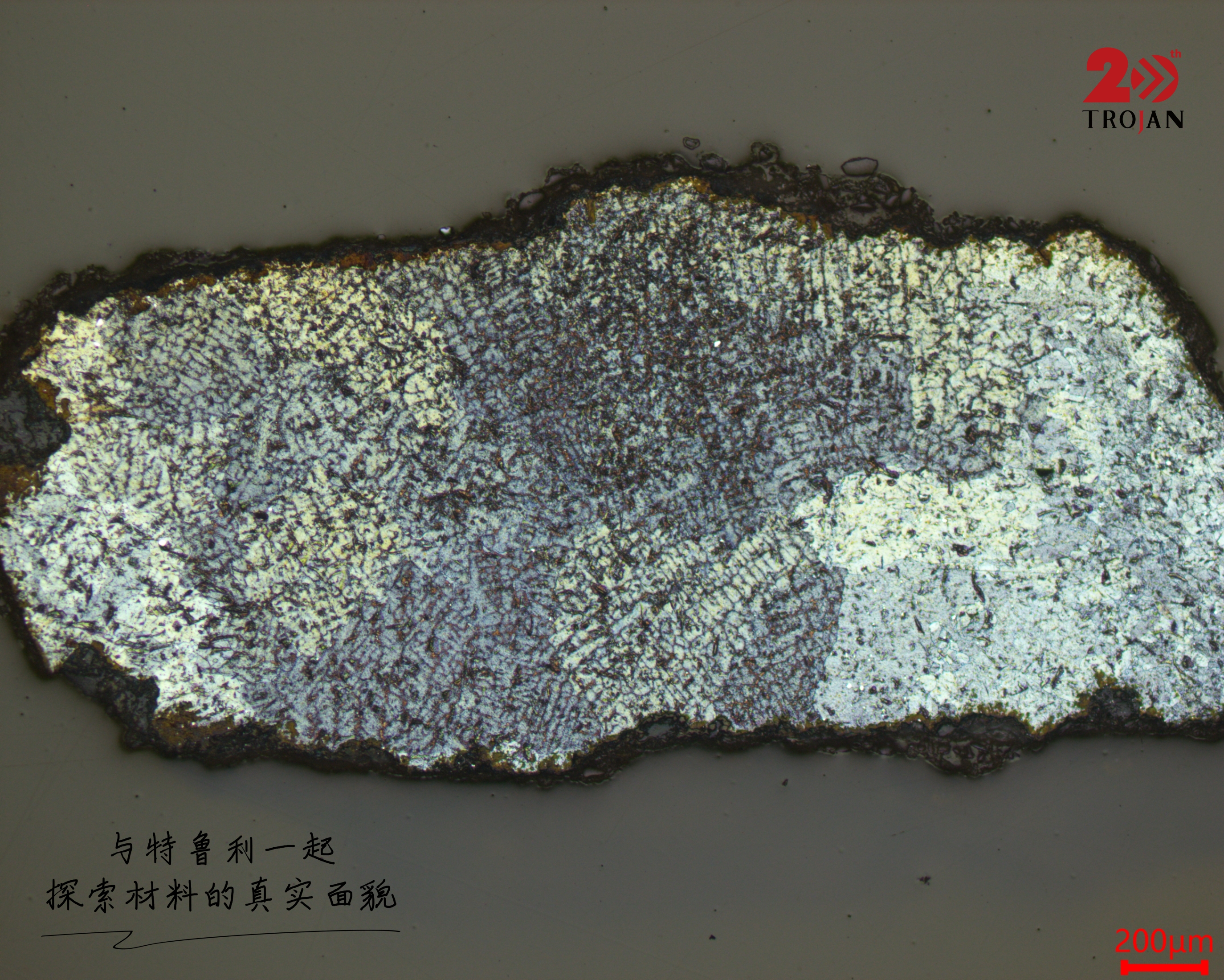

Figura 1: Prezentare generală inițială a preparării probei de oglindă din bronz Han.
Provocări metalografice
După mii de ani sub pământ, aceste oglinzi de bronz dezvoltă straturi de porozitate, segregare și coroziune. Aceste microstructuri unice creează provocări majore pentru pregătirea probelor metalografice de relicve culturale.
Principalele provocări ale metalografiei cu oglindă de bronz Han: Duritate neuniformă a probei; conduce fazele predispuse la pierdere. Slefuirea cauzează cu ușurință zgârieturi și deformarea suprafeței. Straturile de coroziune slab legate tind să se dezlipească în timpul lustruirii, creând caracteristici false care distorsionează observațiile microstructurii de turnare inițiale.

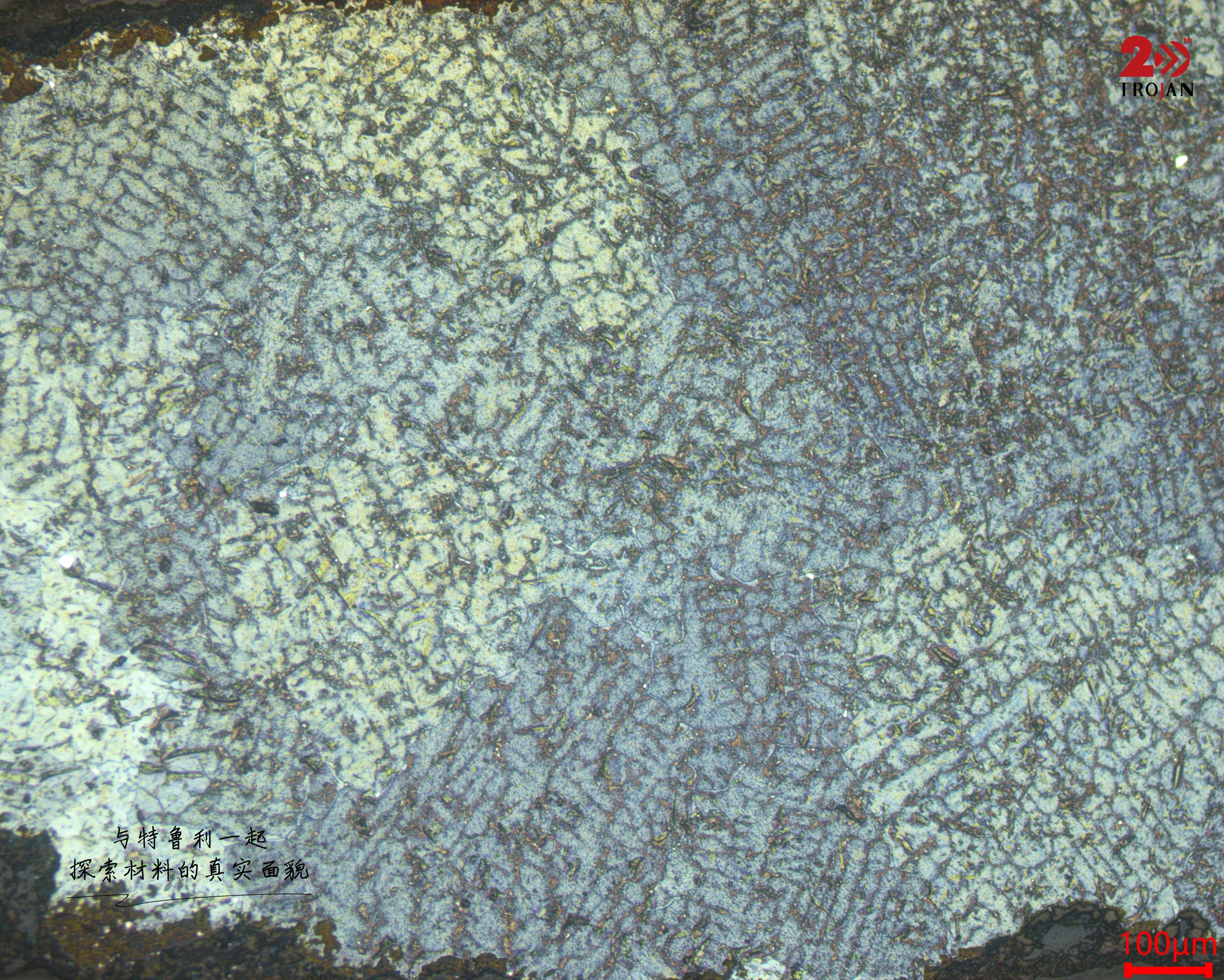

Figura 2: Vedere detaliată care prezintă porozitatea și caracteristicile structurale.
Soluții cu adevărat pentru fluxul de lucru
Truly a dezvoltat un flux de lucru complet pentru a rezolva aceste dificultăți:
- Tăiere automată de precizie Table-CUT200 minimizează daunele termice
- Slefuire secventiala cu hartii abrazive gradate (parafina poate fi aplicata la nevoie)
- Impregnarea în vid ThetaVAC-2 umple porii neregulați pentru a obține imagini metalografice superioare
- Suspensia de lustruire cu diamant, urmată de lustruirea finală cu silice, îndepărtează zgârieturile fine și deformarea suprafeței
- Curățare cu ultrasunete pentru zone poroase

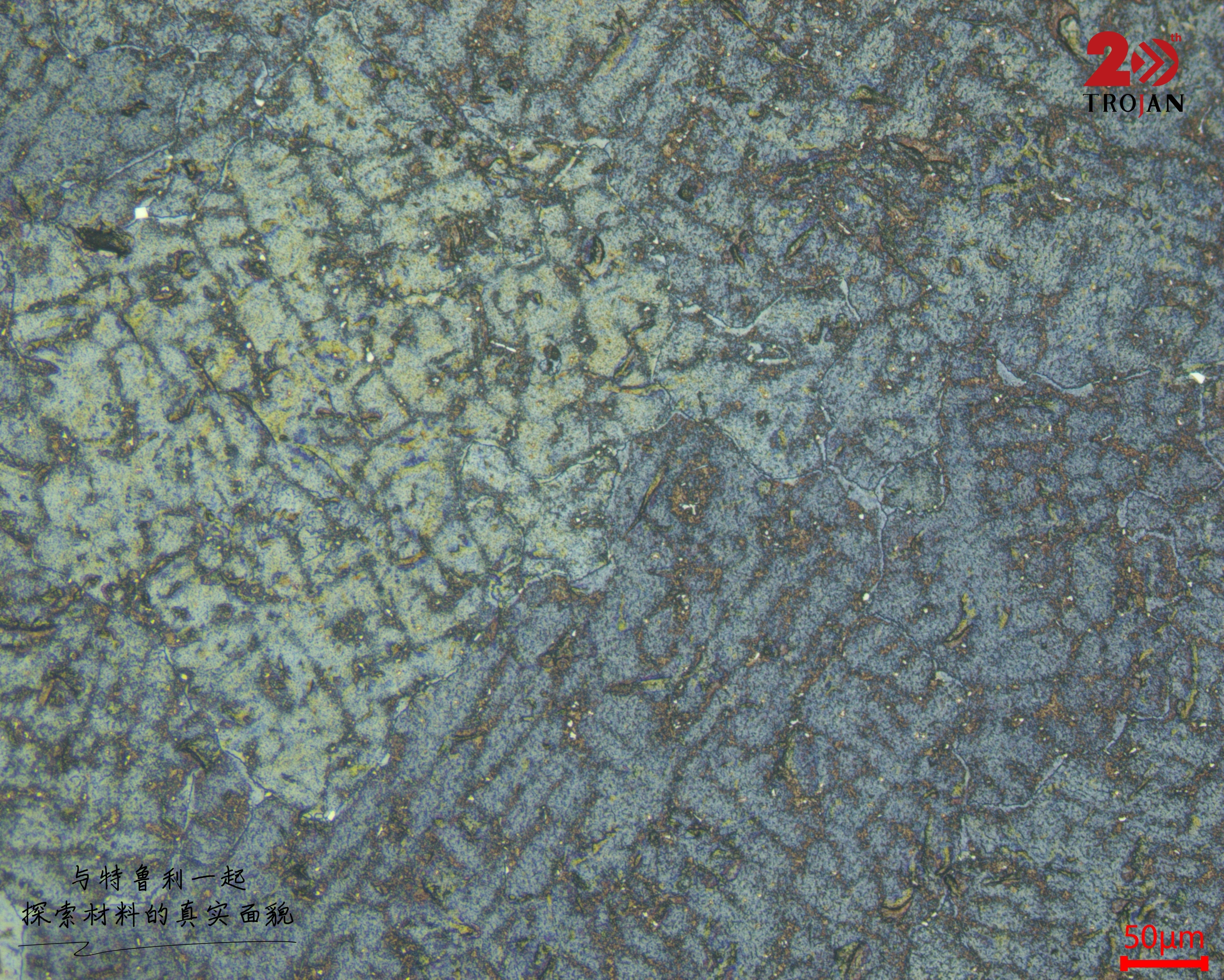

Figura 3: Microstructura după implementarea fluxului de lucru de pregătire specializată.
Acest flux de lucru păstrează microstructurile originale intacte, dezvăluind cu precizie tehnicile de turnare a oglinzilor Han de bronz și furnizând date fiabile pentru cercetarea patrimoniului cultural.
Parametrii de pregătire recomandați
- Măcinare: MET-SP P800–2500
- Lustruire brută: SC 0,05μm Super
- Lustruire finala: ZN 0,05μm 439

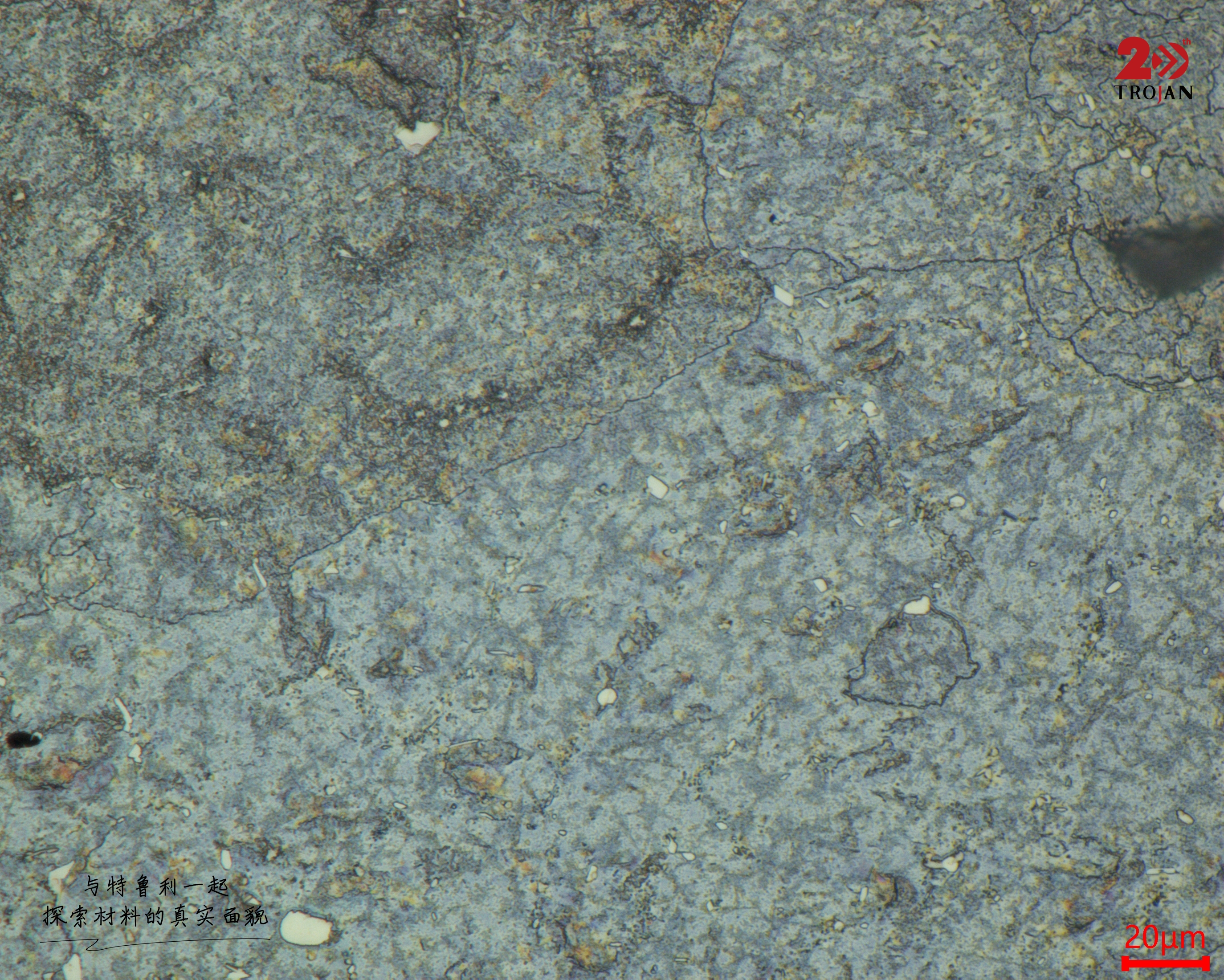

Figura 4: Rezultatul final de mare mărire care arată fazele conservate.
.png?imageView2/2/w/400/format/jpg/q/75 "Camera de presiune ThetaMount")
.jpg?imageView2/2/w/400/format/jpg/q/75 "Lubrifianți de lustruire PL-W")
