În calitate de purtător principal al producției electronice, calitatea structurală internă a PCB-urilor determină în mod direct fiabilitatea produselor finite. Testarea secțiunilor metalografice este cel mai robust „instrument de perspectivă a calității” din industria PCB-ului, deblocând „adevărul ascuns” al plăcilor de circuite pas cu pas – de la prelevare, montare, șlefuire, lustruire până la observarea microscopică.
Fie că este vorba de forța de lipire interstrat a plăcilor multistrat, de uniformitatea electroplacării prin orificiu traversant, de microstructura îmbinărilor de lipit sau de starea de decojire a substraturilor și a foliilor de cupru, secțiunile metalografice le pot prezenta cu acuratețe.
Pentru întreprinderile cu PCB, această testare nu este doar o cerință rigidă pentru a îndeplini standardele, ci și un mijloc de bază pentru optimizarea proceselor de producție și îmbunătățirea randamentului produsului. Prin analiza secțiunilor metalografice, cheia problemelor în găurire, laminare, galvanizare și alte procese poate fi localizată rapid, făcând controlul calității vizat.
O mică secțiune conține linia de bază a siguranței produselor electronice. A face o treabă bună în testarea secțiunilor metalografice înseamnă a construi prima linie de apărare pentru calitatea PCB!

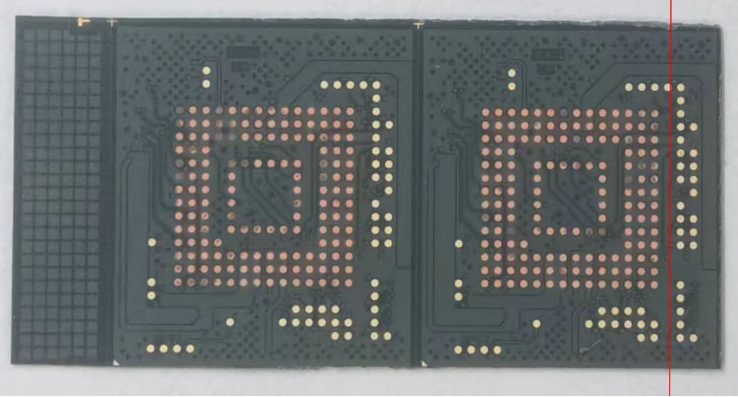

Pentru pregătirea eficientă a probelor de PCB, șmirghel metalografic P400 este utilizat pentru șlefuirea brută, iar discul POS este folosit pentru poziționarea de măcinare fină. Următoarea schemă este partajată pentru referință:

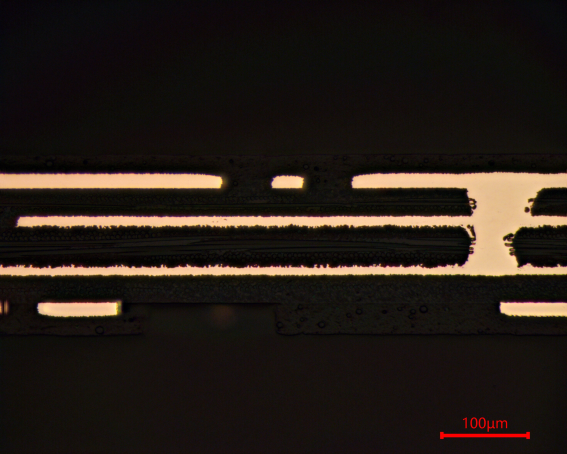

1. Slefuiți până la marginea poziției țintă cu șmirghel metalografic P400;
2. Slefuiți până la poziția țintă cu POS disc 9μm PD-WT suspensie de lustruire;
3.Poleze cu SC-JP pânză de lustruit Suspensie de lustruire PD-WT de 3μm;
4.Polez cu Pânză de lustruit ET-JP 1μm Suspensie de lustruire PD-WT ;
5.Efectuați lustruirea finală cu Pânză de lustruit ZN-ZP SO-A439 suspensie de lustruire cu silice de 50 nm .
