Planul de pregătire a probelor BGA

28-10-2025

Pe măsură ce produsele electronice continuă să evolueze spre miniaturizare și integrare de înaltă densitate, ambalajul Ball Grid Array (BGA) a devenit forma de ambalare de bază pentru dispozitive precum smartphone-urile și sistemele aerospațiale, datorită capacității sale de a realiza conexiuni cu densitate mare a pinii I/O. Deși îmbinările de lipit între BGA și plăcile de circuite imprimate (PCB) sunt de dimensiuni mici (cu diametre variind de obicei de la 0,3 la 0,8 mm), acestea sunt noduri cruciale care mențin conducția semnalului electric și stabilitatea structurii mecanice. Calitatea lor determină în mod direct fiabilitatea pe termen lung a dispozitivelor electronice. Prin urmare, analiza de tăiere PCBA a devenit metoda de bază pentru inspectarea calității îmbinărilor de lipit BGA.

Această analiză se concentrează pe detectarea următoarelor trei tipuri de indicatori:

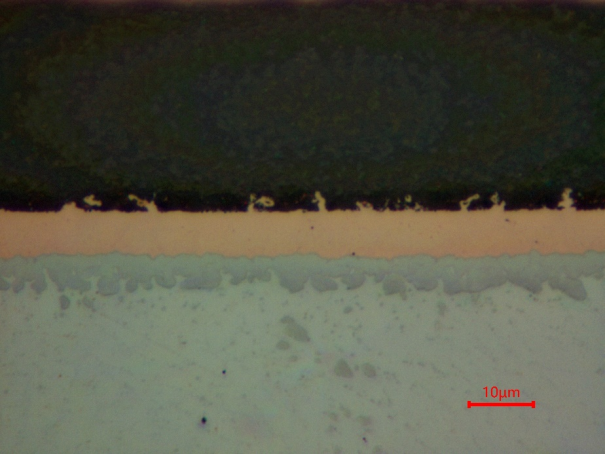

Stratul IMC: În general, grosimea este de 2-5 μm. Un strat prea gros poate provoca fisuri termice, iar un strat necontinuu poate avea risc de desprindere;
Goluri de îmbinare de lipit: Cauzat de o evaporare insuficientă a fluxului, cu o proporție care depășește 15% va reduce conducerea căldurii și capacitatea portantă sau va cauza întreruperea semnalului;
Fisuri de interfata: Declanșate de stresul termic/mecanic, acestea vor întrerupe curentul și sunt o cauză importantă a înghețului echipamentului și a defecțiunilor fatale.

Analiza de tăiere PCBA poate urmări cu precizie calitatea îmbinărilor de lipit și este utilizată nu numai pentru screening-ul producției de masă, ci și pentru asistența la localizarea defecțiunilor, servind drept suport de bază pentru asigurarea funcționalității și integrității dispozitivelor electronice.

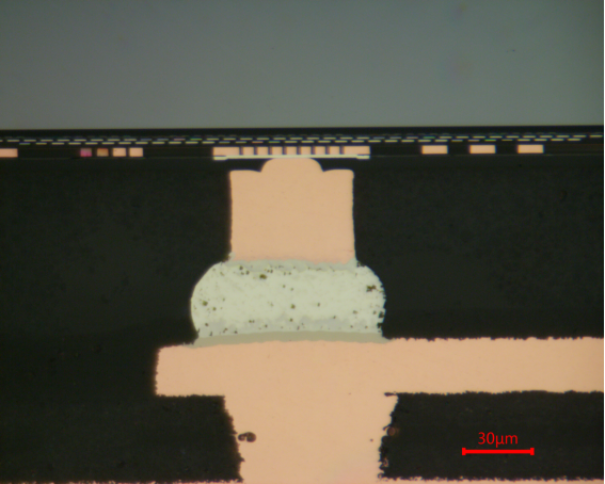

Iată un exemplu de plan de pregătire a eșantionului BGA pentru o îmbinare de lipit de aproximativ 80 μm. Vă rugăm să consultați următorul plan pentru referință:

1️⃣: Folosiți șmirghel metalografic P1200 pentru a lustrui până la marginea poziției țintă

2️⃣: Folosiți șmirghel metalografic P2000 pentru a lustrui până la poziția țintă

3️⃣: Utilizați SC-JP pânză de lustruit și lichid de lustruit diamant de 3 μm pentru lustruire.

4️⃣: Utilizați Pânză de lustruit ET-JP și lichid de lustruit diamant de 1 μm pentru lustruire.

5️⃣: Utilizați Pânză de lustruit ZN-ZP și SO-A439 lichid de lustruire cu silice de 50 de nanometri pentru lustruirea finală.
