Cum tăierea de precizie păstrează integritatea structurală metalurgică

Acuratețe versus precizie: de ce este importantă distincția în secționare

În prepararea probelor metalurgice, acuratețea și precizia sunt adesea folosite ca și cum ar însemna același lucru, dar ele descriu două calități diferite ale unei tăieturi. Precizia se referă la cât de aproape se potrivește o secțiune cu planul de interes intenționat în raport cu o caracteristică de referință, cum ar fi o linie centrală de sudură sau o limită de acoperire. Precizia se referă la cât de repetabil este rezultatul pentru zeci sau sute de specimene procesate în aceeași configurație. Un laborator poate fi precis fără a fi precis, tăind în mod constant la un unghi greșit de fiecare dată și poate fi precis pe o singură probă, fără repetabilitate necesară pentru controlul statistic al procesului.

Această distincție devine critică în momentul în care o tăietură este utilizată pentru a evalua performanța materialului. O secțiune care se deplasează chiar și cu o fracțiune de milimetru față de planul dorit poate reprezenta greșit structura granulelor, densitatea de incluziune sau măsurătorile adâncimii carcasei. Laboratoarele care tratează acuratețea și precizia ca pe un singur obiectiv combinat își construiesc de obicei fluxul de lucru de secționare în jurul fixării, selecției lamei și controlului avansului, mai degrabă decât în jurul mișcării de tăiere. Restul acestui articol lucrează prin alegerile mecanice și procedurale care păstrează intacte ambele calități, protejând în același timp microstructura de deteriorarea artificială introdusă în timpul tăierii.

De asemenea, ajută la separarea celor două calități atunci când depanați un lot eșuat. Dacă măsurătorile sunt în mod constant în aceeași direcție, problema este de obicei acuratețea, adesea urmărită până la o margine de referință care a fost setată incorect sau un dispozitiv care nu a fost niciodată verificat în raport cu desenul piesei. Dacă măsurătorile se împrăștie în mod imprevizibil de la o probă la alta, problema este de obicei precizia și tinde să îndrepte spre slăbirea mecanică, presiunea de strângere inconsecventă sau un operator care efectuează mici ajustări manuale între tăieturi. Diagnosticarea categoriei în care se încadrează un defect înainte de a modifica setările echipamentului economisește timp semnificativ, deoarece acțiunea corectivă pentru fiecare este diferită.

De ce este compromisă integritatea structurală în timpul tăierii

Fiecare tăietură abrazivă introduce o oarecare perturbare materialului imediat sub planul de tăiere. Întrebarea nu este dacă apare perturbarea, ci cât de departe se extinde și dacă ajunge în regiunea pe care un metalurgist intenționează de fapt să o examineze. Trei mecanisme reprezintă cea mai mare parte a daunelor observate în secționarea prost controlată: încălzirea prin frecare, deformarea mecanică din forța de tăiere și micro-fracturarea indusă de vibrații.

Încălzirea prin frecare crește temperatura locală suficient pentru a modifica revenirea, pentru a provoca transformarea de fază în aliajele sensibile la căldură sau pentru a produce o linie de ardere vizibilă la marginea tăiată.
Deformarea mecanică unge granulele de suprafață, rotunjește marginile și poate masca adevărata graniță dintre o acoperire și un substrat.
Vibrația de la o roată dezechilibrată sau un eșantion slab strâns produce urme de zgomot care mai târziu apar ca caracteristici false la microscop.

Deoarece aceste efecte sunt cumulate, micile ineficiențe se adaugă. O roată care este puțin prea agresivă pentru o anumită duritate, combinată cu un debit insuficient de lichid de răcire, nu doar încetinește tăierea; rescrie în mod activ microstructura pe care analistul încearcă să o observe. Recunoașterea acestui lucru la începutul fluxului de lucru este ceea ce separă o secțiune care susține o concluzie validă de una care introduce în liniște o eroare într-un raport.

Provocarea practică este că deteriorarea cauzată de tăiere nu este întotdeauna vizibilă fără pregătire suplimentară. O linie de ardere ascunsă sub suprafață poate supraviețui șlefuirii grosiere și poate apărea numai după lustruirea fină, moment în care proba a consumat deja un timp semnificativ de pregătire. Din acest motiv, multe laboratoare tratează parametrii de tăiere ca parte a controlului calității, mai degrabă decât ca o etapă separată în amonte, revizuind uzura roților, starea lichidului de răcire și setările de alimentare pe un program fix, mai degrabă decât numai după ce un defect este descoperit în aval.

Componentele de bază ale Fiabilității echipamente de tăiere metalografică

Modern echipamente de tăiere metalografică este construit în jurul a patru subsisteme care trebuie să funcționeze mai degrabă împreună decât izolat: ansamblul de antrenare și ax, sistemul de livrare a lichidului de răcire, platforma de fixare și mecanismul de control al avansului. Slăbiciunea în oricare subsistem apare ca daune în secțiunea finalizată, chiar dacă celelalte trei funcționează bine.

Subsistemul	Rolul primar	Modul de eșec tipic dacă este subspecificat
Ax și antrenare	Menține viteza de rotație constantă sub sarcină	Scăderea vitezei în timpul tăierilor de material dur, provocând căldură neuniformă
Livrare lichid de răcire	Îndepărtează căldura și resturile abrazive din tăietură	Arderea localizată, încărcarea lamei, resturile redepuse
Platformă de fixare	Ține specimenul într-o poziție fixă, repetabilă	Deriva unghiulară, deplasare parțială, plan de secțiune inconsecvent
Controlul hranei	Reglează viteza cu care lama avansează în material	Forță în exces, deformarea marginilor, geamurile roților

Laboratoarele care evaluează o nouă stație de tăiere se concentrează adesea doar pe puterea axului, ceea ce este un punct de plecare rezonabil, dar o imagine incompletă. Un ax de mare putere asociat cu o platformă de fixare slabă va transmite pur și simplu mai multe vibrații în specimen, nu mai puține. Cele mai durabile rezultate provin din tratarea celor patru subsisteme ca pe un set potrivit, mai degrabă decât din modernizarea pe rând.

Facilitatea de întreținere este un alt factor care este ușor de trecut cu vederea în timpul selecției inițiale a echipamentului, dar devine semnificativ pe parcursul anilor de utilizare zilnică. Protecțiile lamei, filtrele de lichid de răcire și curelele de transmisie se uzează la rate diferite, iar echipamentele proiectate cu puncte de service accesibile reduc timpul de nefuncționare asociat cu întreținerea de rutină. Laboratoarele care desfășoară schimburi multiple constată adesea că ușurința întreținerii are un efect mai mare asupra debitului total decât câștigurile incrementale ale vitezei maxime de tăiere, pur și simplu pentru că timpul de oprire neplanificat afectează fiecare probă din coadă, mai degrabă decât doar cea care este tăiată.

Precision metallographic cutting machine in a laboratory setting

Cum mașini de tăiat metalografice de precizie Controlează căldura și deformarea

Trăsătura definitorie a mașini de tăiat metalografice de precizie nu este viteza de tăiere brută, ci capacitatea de a menține viteza, viteza de avans și livrarea lichidului de răcire într-o bandă îngustă și repetabilă, indiferent de duritatea materialului. Acest lucru contează deoarece generarea de căldură în timpul cântarilor abrazivi de tăiere cu interacțiunea dintre viteza roții, forța descendentă și timpul de contact și orice variabilă care se deplasează în afara intervalului, schimbă echilibrul către mai multă căldură și mai multă deformare.

Trei caracteristici de design tind să separe mașinile care mențin acest echilibru de cele care nu:

Reglarea vitezei în buclă închisă care compensează modificările de sarcină pe măsură ce lama întâlnește regiuni mai dure sau mai moi ale unui eșantion compozit sau stratificat.
Profiluri de avans programabile care încetinesc automat apropierea în apropierea părții de ieșire a unei tăieturi, unde deteriorarea prin erupție este cea mai frecventă.
Livrarea lichidului de răcire prin inundare sau prin roată care menține zona tăiată sub temperatura la care încep modificările microstructurale.

Pentru laboratoarele care lucrează cu un amestec de aliaje moi neferoase și oțeluri de scule călite în aceeași săptămână, această consistență contează mai mult decât viteza maximă. O mașină care taie rapid, dar funcționează numai bine într-o fereastră de duritate îngustă obligă operatorii să compenseze manual, ceea ce reintroduce variabilitatea pe care echipamentul trebuia să o elimine.

Chimia lichidului de răcire merită atenție alături de caracteristicile mecanice ale mașinii în sine. Un lichid de răcire care lubrifiază bine, dar se scurge lent din tăietură poate capta căldura mai degrabă decât să o elimine, în timp ce unul care curge liber, dar nu are suficiente proprietăți de lubrifiere crește frecarea la nivelul feței roții. Potrivirea concentrației lichidului de răcire și a presiunii de livrare la tipul de roată în uz și reverificarea acelei potriviri ori de câte ori este schimbată roata, închide un decalaj care este adesea lăsat la obișnuință informală, mai degrabă decât la o setare documentată.

Selectarea accesorii mașini de tăiat metalografice pentru fixare consecventă

Chiar și o mașină bine specificată are performanțe insuficiente dacă suportul accesorii mașini de tăiat metalografice sunt nepotrivite cu geometria eșantionului. Fixarea reprezintă o mare parte a defectelor de secționare care pot fi prevenite, deoarece orice mișcare a pieselor în timpul tăierii se traduce direct într-un plan inexact sau irepetabil.

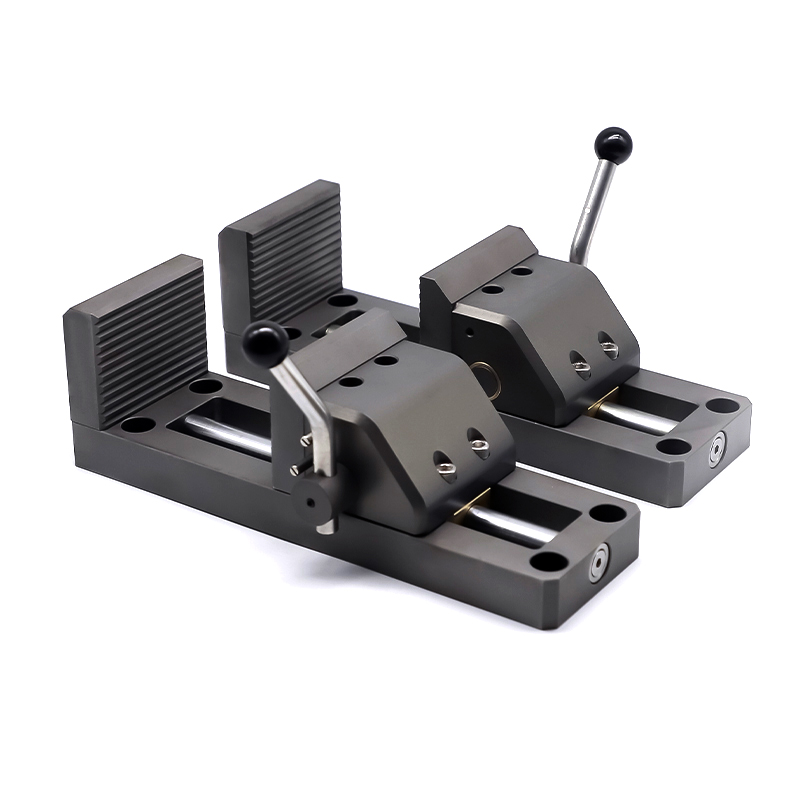

Clemele tip menghină cu o față largă a falcii distribuie forța de strângere pe o zonă de contact mai mare, ceea ce reduce riscul de strivire localizată pe aliajele mai moi, ținând în același timp piesele neregulate sau înclinate în siguranță. Dispozitivele de fixare unghiulare și suporturile blocurilor în V extind acest control la specimenele cilindrice sau cu forme ciudate care altfel ar necesita o prindere improvizată. Accesoriile de selecție a roților, inclusiv o gamă de opțiuni de duritate a lipirii și granulație abrazivă, permit ca o singură mașină să fie adaptată la o gamă mult mai largă de duritate a materialului fără a schimba echipamentul de bază.

Large vise-style fixture accessory for metallographic sectioning

O regulă practică pe care o urmează multe laboratoare este să trateze fixarea ca o decizie pe eșantion, mai degrabă decât o configurare unică. Revizuirea ajustării dispozitivului de fixare înainte de fiecare nouă geometrie a piesei necesită câteva minute suplimentare, dar reduce în mod constant rata de tăiere cauzată de schimbarea în timpul prinderii.

Compararea tipurilor de roți abrazive pe dimensiunile cheie ale performanței

Selectarea roții abrazive este una dintre puținele decizii din fluxul de lucru de secționare care afectează simultan generarea de căldură, calitatea marginilor și costul. Graficul de mai jos compară patru categorii comune de roți în cinci dimensiuni de performanță la o scară relativă, pe baza experienței tipice de laborator, mai degrabă decât a specificațiilor unui singur furnizor.

Roțile diamantate dețin, în general, un avantaj în ceea ce privește rezistența la uzură și calitatea marginilor, care se potrivește aliajelor întărite și ceramicii în care reîncărcarea repetată ar încetini, altfel, debitul. Roțile din oxid de aluminiu rămân o alegere practică pentru oțelurile mai moi și secțiile de producție de rutină, unde eficiența costurilor contează mai mult decât ascuțirea maximă a muchiei. Roțile cu carbură de siliciu și CBN ocupă poziții intermediare, fiecare favorizând familiile de materiale specifice față de utilizarea de uz general.

Duritatea legăturii roților interacționează cu aceleași compromisuri prezentate în graficul de mai sus. O legătură mai dură ține boabele abrazive mai mult timp, ceea ce prelungește durata de viață a roții, dar poate duce la glazurare dacă materialul tăiat este prea moale pentru acel grad de aderență, deoarece boabele terne rămân pe loc în loc să se elibereze pentru a expune marginile de tăiere proaspete. O legătură mai moale eliberează boabele mai ușor, menținând suprafața de tăiere ascuțită pe materialele mai moi, cu prețul unui consum mai rapid al roții. Laboratoarele care țin la îndemână un mic inventar de grade de aderență, în loc să standardizeze pe o singură roată pentru fiecare lucrare, în general văd mai puține defecte legate de căldură într-un volum de lucru mixt de materiale.

Viteza de tăiere versus zona afectată de căldură: înțelegerea compromisului

Creșterea vitezei de tăiere scurtează timpul de procesare, dar tinde să mărească și adâncimea zonei afectate de căldură dacă debitul de lichid de răcire și viteza de avans nu sunt ajustate pentru a compensa. Relația nu este liniară pe toată gama de viteză; majoritatea laboratoarelor observă un răspuns relativ plat la viteze mai mici, urmat de o creștere mai accentuată a adâncimii afectate de căldură odată ce un prag specific materialului este depășit.

Rezultatul practic este că cea mai mare viteză disponibilă este rareori setarea corectă pentru aliajele sensibile. Laboratoarele care cartografiază această curbă pentru materialele lor cele mai comune pot identifica o viteză de lucru chiar sub punctul de inflexiune, captând cea mai mare parte a economiilor de timp fără a împinge zona afectată de căldură în regiunea examinată.

Viteza de avans și deformarea pe categorii de duritate a materialelor

Viteza de avans interacționează cu duritatea materialului într-un mod ușor de subestimat. Aceeași setare de avans care produce o tăietură curată pe o probă de oțel moale poate genera o deformare vizibilă a suprafeței pe un aliaj mai moale și mai ductil, pur și simplu pentru că materialul cedează mai degrabă decât se forfecă curat sub aceeași forță.

Materialele mai moi, mai ductile necesită, în general, o avans mai lentă și o forță de strângere mai ușoară pentru a evita murdăria, în timp ce aliajele mai dure tolerează o avans mai rapidă, dar necesită o atenție mai mare la acumularea de căldură. Ajustarea alimentării în funcție de categoria de duritate, mai degrabă decât aplicarea unei singure setări implicite pentru toate probele, este una dintre schimbările cele mai rentabile pe care le poate face un laborator.

Defecte comune de secțiune dintr-o privire

Defect	Cauza probabilă	Remediere tipică
Ardeți linii la marginea tăiată	Viteză în exces sau lichid de răcire insuficient	Reduceți viteza, verificați debitul lichidului de răcire
Deriva unghiulară de-a lungul secțiunii	Fixare slăbită sau nepotrivită	Treceți la un dispozitiv de fixare cu falcă mai largă sau unghi specific
Margini mânjite sau rotunjite	Forță de avans în exces pe materialul ductil	Scăzuter feed rate, reduce clamping pressure
Urme de chatter	Roată dezechilibrată sau vibrații	Refaceți sau înlocuiți roata, verificați rulmenții axului

Un flux de lucru repetabil de la selecția eșantionului la secțiunea finală

Consecvența între operatori și schimburi vine din urma aceleiași secvențe de fiecare dată, mai degrabă decât să te bazezi pe judecata individuală la fiecare pas. Fluxul de mai jos conturează o secvență pe care laboratoarele o folosesc în mod obișnuit pentru a menține rezultatele de secționare comparabile pe parcursul întregului ciclu de producție.

Înregistrarea rezultatului fiecărei tăieturi, inclusiv starea roții și orice abatere de la planul țintă, închide bucla și oferă laboratorului un traseu de date pentru identificarea derivei lente a rezultatelor înainte ca acesta să devină un lot respins.

Acest tip de evidență tinde să se simtă ca o suprasolicitare suplimentară atunci când o rulare merge bine, dar valoarea sa reală apare luni mai târziu, când un client sau un audit intern întreabă de ce un anumit lot de secțiuni diferă de unul anterior. Având un jurnal datat al modificărilor roților, al reaprovizionării cu lichid de răcire și al ajustărilor de alimentare transformă acea investigație într-o căutare rapidă, mai degrabă decât într-un exercițiu de ghicire, și dezvăluie adesea deriva lentă și graduală pe care nicio tăietură nu ar fi semnalat-o singură.

O scurtă listă de verificare înainte de fiecare cursă de secționare

Programele rapide de producție fac să fie tentant să săriți peste pașii de verificare, dar o scurtă verificare înainte de rulare detectează în mod constant majoritatea defectelor care pot fi prevenite înainte ca materialul să fie irosit.

Confirmați că tipul roții și granulația se potrivesc cu duritatea materialului pentru lotul curent.
Verificați debitul și concentrația lichidului de răcire înainte de a începe prima tăiere a schimbului.
Verificați fixarea pe piesa reală, mai degrabă decât să presupuneți că se potrivește cu lotul anterior.
Setați viteza de avans în funcție de categoria de material, nu o singură valoare implicită.
Inspectați prima secțiune la mărire redusă înainte de a continua cu rularea completă.

Întrebări frecvente

Î1: Care este diferența dintre acuratețe și precizie în secționare?

Precizia descrie cât de mult se potrivește o tăietură cu planul dorit în raport cu o caracteristică de referință, în timp ce precizia descrie cât de repetabil este rezultatul pentru mai multe mostre din aceeași configurație.

Î2: De ce viteza de tăiere afectează zona afectată de căldură?

Viteza mai mare crește viteza de contact de frecare dintre roată și material și, dincolo de un prag specific materialului, aceasta crește temperatura locală suficient pentru a modifica microstructura din apropierea marginii tăiate.

Î3: Cât de des ar trebui revizuite instalațiile?

Fixarea trebuie verificată ori de câte ori se modifică geometria piesei, deoarece un dispozitiv de fixare care a funcționat pentru o singură formă poate permite deplasarea sau deplasarea unui specimen de dimensiuni sau unghiuri diferite.

Î4: O viteză de avans mai mare provoacă întotdeauna mai multe daune?

Nu întotdeauna. Efectul depinde în mare măsură de duritatea materialului, aliajele mai moi și mai ductile prezentând deformații la viteze de avans pe care materialele întărite le tolerează fără probleme.

Î5: Care este cel mai simplu mod de a reduce semnele de chatter?

Verificarea echilibrului roții și a stării axului înainte de rulare abordează majoritatea problemelor de zgomot, deoarece vibrațiile sunt de obicei de origine mecanică, mai degrabă decât o problemă de lichid de răcire sau de alimentare.
